프로젝트

프로젝트를 작성하고 열며, 프로젝트 설정을 관리합니다.

AutoCAD Electrical 도구 세트는 프로젝트 기반입니다. 프로젝트는 상호 연관된 도면의 세트입니다. 프로젝트에 포함된 도면을 비롯한 프로젝트 관련 정보는 모두 확장자가 .wdp인 프로젝트 파일에 저장됩니다.

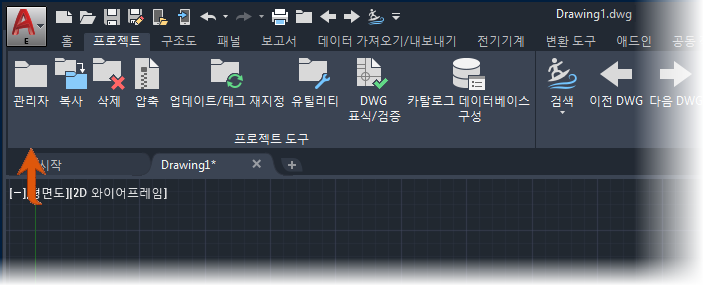

프로젝트 관리자는 프로젝트 및 프로젝트에 포함된 도면 작업을 수행하도록 제공된 도구입니다. 찾기

주: AutoCAD Electrical 도구 세트 내의 도움말 브라우저에서 이 항목을 보는 경우 옆에 있는 아이콘 또는 찾기 링크를 클릭할 수 있습니다. 리본에서 명령을 가리키는 화살표가 나타납니다.

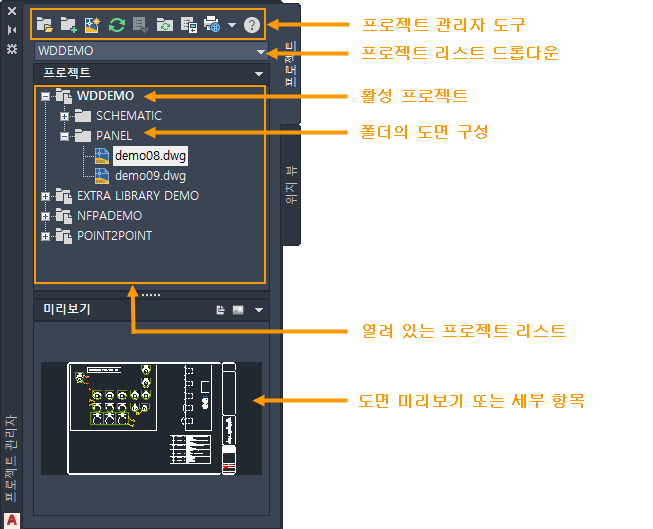

프로젝트 관리자는 다른 명령을 사용하는 중에도 화면에 유지되는 팔레트입니다. 고정, 크기 조정 및 자동 숨기기 설정이 가능합니다.

프로젝트 관리자에서 프로젝트는 원하는 대로 열 수 있지만 한 번에 하나의 프로젝트만 활성화될 수 있습니다. 프로젝트 전체 기능은 활성 프로젝트의 도면만 처리합니다.

프로젝트 작성

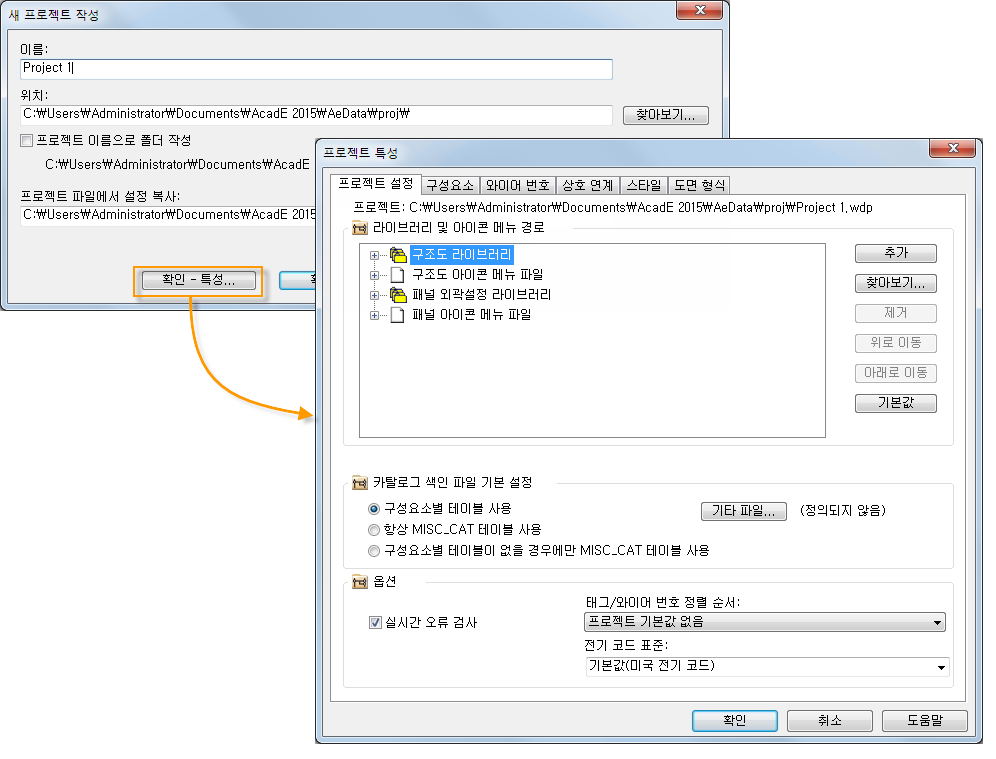

프로젝트 설명과 프로젝트 설정을 포함하는 프로젝트 파일(.WDP)은 지정된 폴더에서 작성됩니다. 새 프로젝트가 활성 프로젝트가 됩니다. 이제 도면을 프로젝트에 추가할 수 있습니다.

새 프로젝트를 시작하는 경우 또는 나중에 언제든지 라이브러리 경로, 도면 형식 및 참조 스타일 등의 프로젝트 특성을 정의합니다.

프로젝트 특성에는 두 가지 유형이 있습니다.

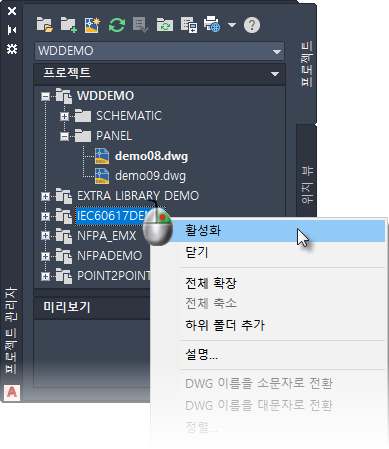

프로젝트를 활성화하는 몇 가지 방법이 있습니다.

열려 있는 프로젝트는 프로젝트 관리자에서 프로젝트 리스트에 추가되고 활성 프로젝트가 됩니다.

기존 프로젝트를 복사하여 새 프로젝트에 신속히 착수하십시오. 찾기

프로젝트를 복사하여 다음을 재사용할 수 있습니다.
