도면을 작성하고, 프로젝트에 도면을 추가하고, 도면 설정을 관리합니다.
프로젝트 관리자를 사용하여 도면을 작성하고 프로젝트에 도면을 추가합니다. 찾기

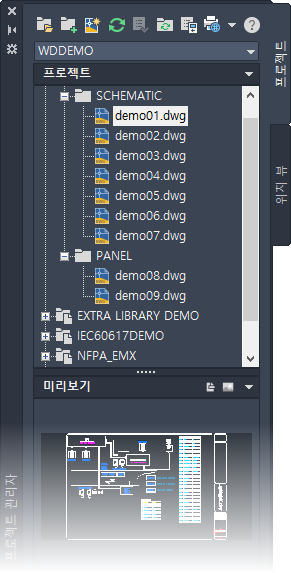

도면 순서는 프로젝트 전체 기능이 사용될 때 프로세스 순서를 결정합니다. 프로젝트 내에서 끌어서 놓는 방식으로 도면을 재정리할 수 있습니다. 프로젝트 내에서 폴더를 추가하여 도면을 구성할 수도 있습니다.
도면 작성

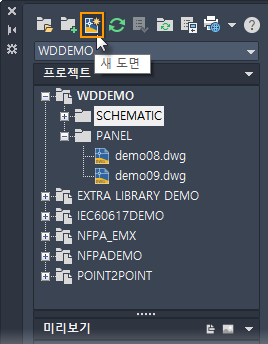

새 도면 도구를 사용하여 도면을 작성합니다. 프로젝트 관리자에서 도면을 작성하면 이 도면이 활성 프로젝트에 추가됩니다. 해당 도면은 도면 리스트의 끝에 추가됩니다. 도면을 끌어 놓아서 도면 순서를 변경합니다.
새 도면 작성 대화상자에서 도면 템플릿 이름을 제공할 수 있습니다. 도면 템플릿에는 Electrical 도면 특성, 정의된 와이어 도면층(이에 대해 나중에 설명함), 참조 시스템(래더 또는 XY 그리드 및 제목 블록)이 포함될 수 있습니다.
도면 특성

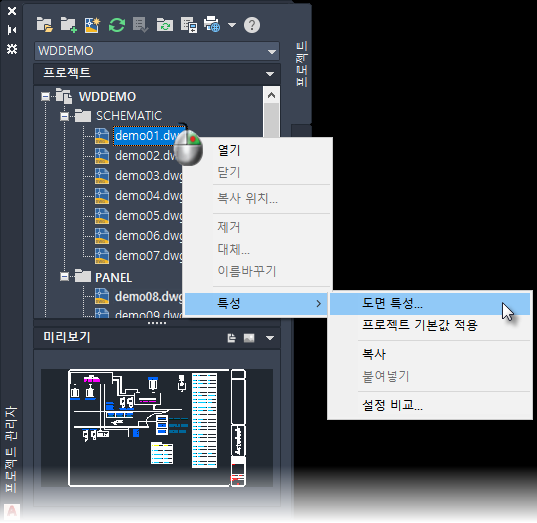

도면 특성은 AutoCAD Electrical 도구 세트에서 여러 기능을 제어합니다. 다음 항목이 포함됩니다.
- 도면 값: 시트, 설치, 위치
- 참조 시스템: 래더, XY 그리드 또는 X 영역
- 형식: 구성요소 태그, 와이어 번호, 상호 연계
- 스타일: PLC 모듈, 와이어 교차, 와이어 연결
- 도면층: 구성요소 속성 및 그래픽, 와이어
도면을 작성할 때 도면 템플릿을 사용하면 템플릿에 도면 특성을 미리 정의할 수 있습니다. 그렇지 않으면 프로젝트에 정의된 도면 기본값에서 도면 특성이 상속됩니다. 새 도면 작성 대화상자에서 확인-특성을 클릭하여 도면을 작성할 때 기본 도면 특성을 재지정합니다.
도면 특성은 나중에 변경할 수 있지만 구성요소, 와이어 번호 등을 업데이트하기 위해 여러 명령을 실행해야 할 수 있습니다. 그러므로 래더, 구성요소, 모듈 및 와이어를 삽입하기 전에 도면 특성을 정의하는 것이 가장 좋습니다.
탭을 사용하여 각 특성 유형을 변경합니다.
도면 복사

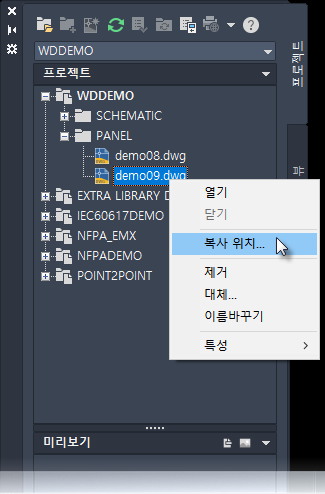

프로젝트 관리자를 사용하여 모든 열려있는 프로젝트의 단일 도면을 복사하고 활성 프로젝트에 추가합니다.
도면 추가
언제든지 기존 도면을 활성 프로젝트에 추가합니다. 이 기능은 이전 프로젝트에서 도면을 재사용하려는 경우에 유용합니다. 특정 폴더에서 도면을 추가하거나 작성하려면 프로젝트 관리자에서 폴더 이름을 마우스 오른쪽 버튼으로 클릭하고 도면 옵션을 선택합니다.
도면 특성은 프로젝트에 정의된 도면 기본값에서 상속될 수 있습니다. 프로젝트 전체 업데이트/태그 재지정 명령(이에 대해 나중에 설명함)을 사용하여 래더 참조를 신속하게 업데이트하고, 구성요소와 와이어 번호를 다시 태깅하고, 상호 연계를 업데이트하는 등 여러 작업을 수행합니다.
참조용 도면

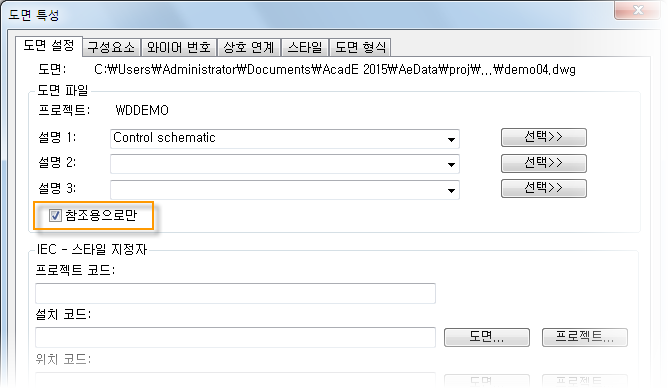

프로젝트의 일부이지만 프로젝트 전체 기능 중에 처리되지 않기를 원하는 도면이 있을 수 있습니다. 또는 이러한 도면이 전기 도면은 아니지만 전체 설계에 반드시 필요한 도면일 가능성이 있습니다. 이러한 도면을 도면 특성에서 참조용으로 설정할 수 있습니다.
태깅, 상호 연계 및 보고 기능에서는 참조 전용 도면을 무시합니다. 하지만 이러한 도면이 프로젝트 전체 플로팅 및 제목 블록 업데이트에 포함되도록 선택할 수 있습니다.
제목 블록
도면에서 .dwg를 제목 블록으로 삽입할 경우 제목 블록에서 프로젝트 및 도면 특성 값을 특정 속성에 링크할 수 있습니다. 특성과 속성 간에 매핑을 설정해야 합니다. 제목 블록 설정 명령을 사용하여 제목 블록 매핑을 작성하고 정의합니다. 매핑은 프로젝트별 또는 모든 프로젝트의 기본값일 수 있습니다. 찾기
제목 블록이 도면 템플릿의 일부인 경우 AutoCAD Electrical 도구 세트에서 도면을 작성할 때 자동으로 이러한 속성 값이 업데이트됩니다. 또는 제목 블록 업데이트 명령을 사용하여 나중에 업데이트합니다. 예를 들어 프로젝트 전반에서 시트 값의 번호를 다시 매기고 해당 특성과 연관된 속성을 업데이트할 수 있습니다.
참조 시스템
각 구조도 도면에는 래더, X-Y 그리드 또는 X 영역과 같이 참조 시스템이 정의될 수 있습니다. 참조 시스템은 고유한 도식적인 구성요소 태그와 고유한 와이어 번호(순차 태깅을 사용하지 않을 경우)를 지정하는 데 사용됩니다. 참조 시스템은 나중에 설명할 상호 연계에도 사용됩니다.
도면 특성

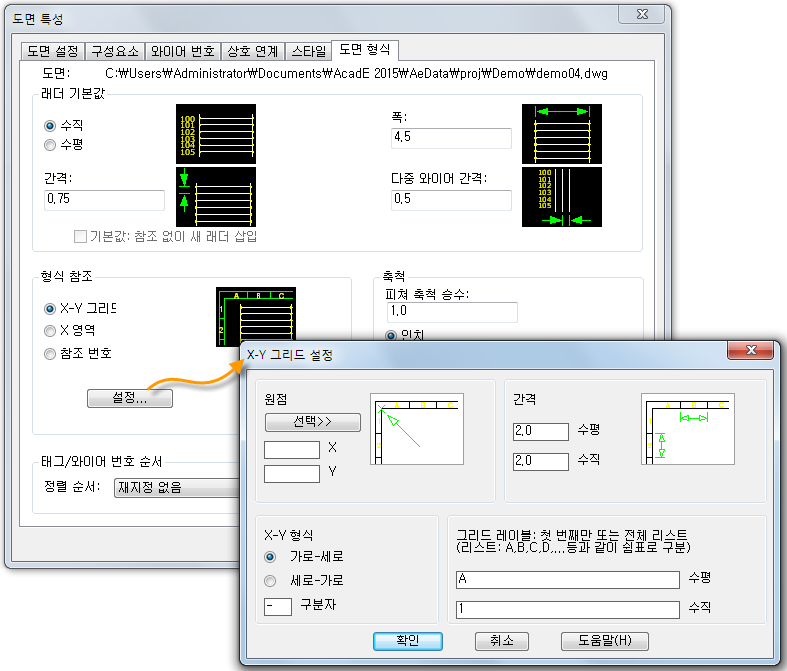

도면 형식 탭 형식 참조 섹션에서 참조 시스템을 선택합니다. 설정 버튼을 사용하여 선택하는 참조 유형의 세부 항목을 정의합니다.
참조 시스템 형식이 정의되고 나면 도면에서 래더, X-Y 그리드 또는 X 영역을 삽입할 수 있습니다. 구조도 탭 와이어/와이어 번호 삽입 패널에서 명령을 찾습니다.
시간을 절약하기 위해 템플릿 도면에서 참조 시스템을 정의하고 삽입할 수 있습니다.
