상호 연결된 세 개 이상의 구성요소로 구성된 와이어 네트워크는 시작/끝 연결 보고서에 알려지지 않은 잠재적인 정보를 제공합니다. 예를 들어, A가 B에 연결된 후 C에 점퍼되는지 또는 C가 A에 연결된 후 B에 점퍼되는지 등의 정보를 제공합니다.
AutoCAD Electrical 도구 세트에서는 와이어 연결 시퀀싱을 정의할 수 있도록 여러 방법을 제공합니다. AutoCAD Electrical 도구 세트에서 회로를 분석하는 방식과 시작/끝 연결 정보를 다양한 보고서로 출력하거나 실제 외곽설정 표현에 주석으로 다는 방식(패널 외곽설정의 와이어 주석 도구 사용)을 제어할 수 있습니다. 시퀀싱 방법은 순위에 따라 수행되는 계층 구조가 있기 때문에 동일한 와이어 네트워크에서도 동시에 하나 이상의 시퀀싱 방법을 실행할 수 있습니다.
AutoCAD Electrical 도구 세트는 와이어 연결 시퀀스를 결정할 때 다음 단계를 수행합니다.
- 와이어 시퀀스 편집 명령을 사용하여 정의된 와이어 시퀀스를 확인합니다(터미널 연결에 직접 연결 포함).
- 와이어 네트워크에서 각진 T를 확인합니다.
- 위치가 같은 구성요소가 있는지 확인합니다.

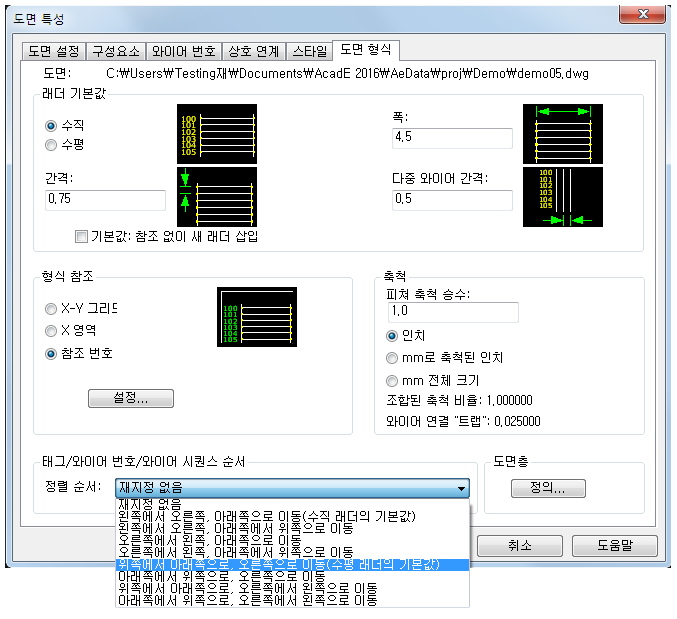

- 정렬 순서 도면 특성을 사용하여 이전 점검에서 확인되지 않은 연결이 있는지 판단합니다.
구조도 와이어 연결 시퀀스 방법
이 방법을 통해 상호 연결된 세 개 이상의 구성요소로 구성된 각 와이어 네트워크의 연결 시퀀스를 지정합니다. AutoCAD Electrical 도구 세트에서 각 와이어 연결 지점에 증분되는 연결 시퀀스 값을 배치합니다. 이는 와이어 연결 속성에서 "001"로 시작하는 3자리 확장 데이터 값으로 저장됩니다. AutoCAD Electrical 도구 세트 시작/끝 보고서가 이 증분 시퀀싱 데이터가 포함된 와이어 네트워크를 처리하면 이에 따라 시작/끝 와이어 연결 순서가 지정됩니다.
터미널 와이어 연결 시퀀스에 직접 연결 방법
이 방법을 사용하면 한 터미널에 직접 연결된 여러 구성요소를 정의할 수 있습니다. 예를 들어, 구조도 터미널의 한 면이 장치 세 개에 연결되어 있습니다. 앞에 설명한 구조도 와이어 연결 시퀀스 방법을 사용하여, 연결 보고를 강제로 수행하도록 특정 와이어 연결 시퀀스를 정의할 수 있습니다. 이렇게 하면 세 개 중 두 개의 장치 사이에만 터미널을 일반 연결 지점으로 보고하도록 제한합니다. 기본적으로 세 번째 장치는 다른 두 장치 중 하나에 점퍼된 것으로 보고하도록 지정됩니다. 세 번째 장치가 터미널에 직접 시퀀스 지정될 수 있도록 추가적인 2차 터미널 시퀀스에 직접 연결을 정의할 수 있습니다. 또한 두 터미널을 함께 직접 시퀀스 지정할 수도 있습니다. 결과적으로 시작/끝 연결 보고에서는 장치 세 개가 모두 터미널에 직접 연결된 것으로 표시됩니다.
각진 T 와이어 연결 방법

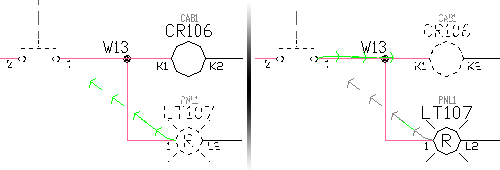

각진 T 와이어 연결을 사용하면 와이어 연결 시퀀스 보고에 영향을 미칠 수 있습니다. T 기호의 방향이 시퀀싱을 정의합니다. 각 기호는 기본 와이어 시퀀싱 순서를 나타내는 세 자리 값을 갖는 속성 WDWSEQ를 갖습니다. 각진 T 기호의 스타일에 따라 직선 섹션 또는 90도 회전은 시퀀스의 시작 부분을 나타냅니다. 45도 회전은 2차 연결입니다. AutoCAD Electrical 도구 세트는 각 와이어 연결을 보이는 그대로 보고합니다.
이 방법은 시작/끝 연결 시퀀스 보고에 영향을 미치게 되므로 여러 각진 T 연결 기호의 방향이 다음 결과를 가져올 때 예상된 결과를 제공하지 못합니다.
- 논리적이지 않거나 불가능한 연결 구성
- 둘 이상의 와이어가 장치의 지정된 와이어 연결점으로 라우팅
프로젝트 특성
스타일 대화상자에서 T 교차점 대신 자동 각진 와이어 T 삽입 모드를 설정합니다.
