프로젝트를 프린터 또는 하이퍼링크가 포함된 PDF 파일로 출력합니다.
전체 프로젝트, 프로젝트 도면의 하위 세트 또는 단일 도면을 인쇄할 수 있습니다.
프로젝트 관리자에서 게시/플롯 버튼을 사용하여 프로젝트를 인쇄합니다.

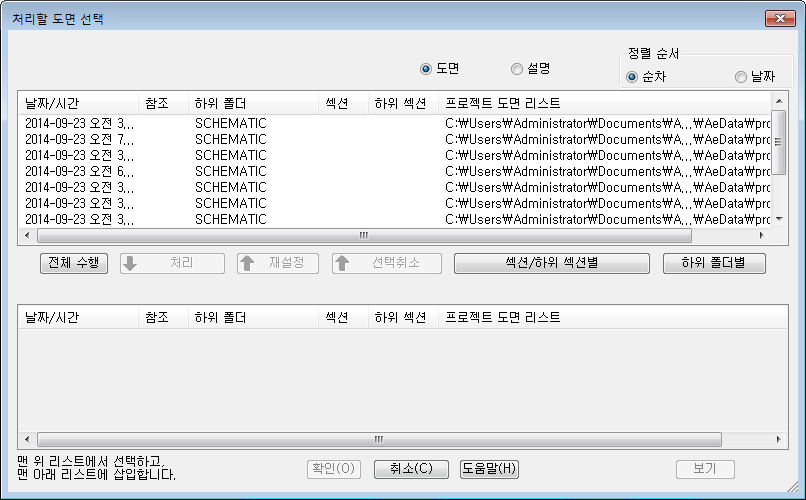

플롯 프로젝트를 선택하면 프로젝트에서 플롯할 도면을 선택할 수 있습니다.
선택한 도면에 대해 플롯할 배치를 선택해야 합니다. 페이지 설정이 정의된 경우 이름을 입력합니다.
인쇄 중에 플롯 날짜 추가

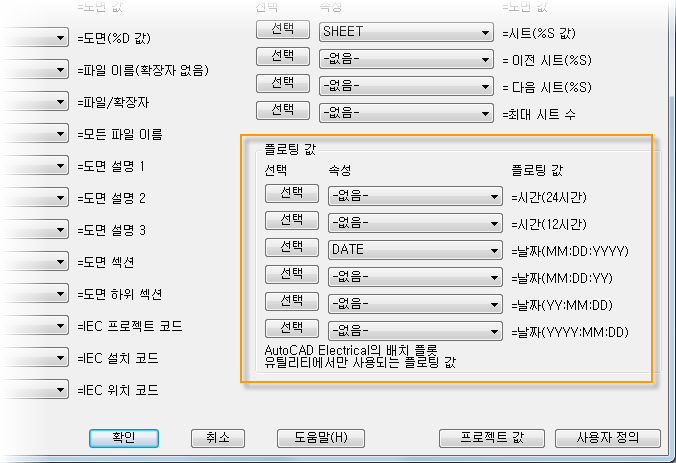

제목 블록 설정의 일부로 플롯 날짜 및 시간 형식을 특정 속성으로 매핑할 수 있습니다. 도면을 플롯할 때 이 속성이 자동으로 업데이트됩니다.
PDF 파일로 게시
AutoCAD Electrical 도구 세트 프로젝트에는 상위에서 하위 또는 구조도에서 패널 등 구성요소 간의 관계가 있습니다. 프로젝트를 PDF로 출력할 수 있고 관련된 구성요소 간에 하이퍼링크를 포함할 수 있습니다.

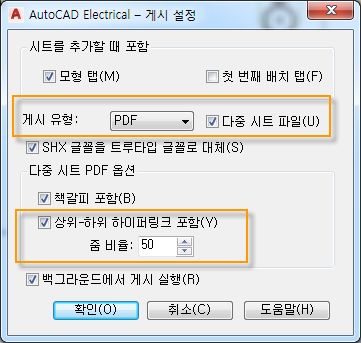

다중 시트 파일을 선택하고 하이퍼링크를 포함해야 합니다.
줌 요인은 하이퍼링크를 선택했을 때 PDF에서 객체를 확대하는 수치를 결정합니다. 이 숫자가 클수록 객체로 이동할 때 더 크게 보입니다.
각 객체에는 하이퍼링크가 하나만 있을 수 있습니다. 그래서 상위 구성요소에서 특정 하위 구성요소로 이동하려면 상위 상호 연계에서 하위 연계를 선택합니다.
프로젝트를 PDF로 출력하기 전에 상호 연계가 최신 버전인지 확인하십시오. 찾기
이러한 하이퍼링크는 PDF 출력에 추가됩니다.
| 클릭 | 이동 |
|---|---|
| 구조도 상위 태그 | 패널 외곽설정 |
| 패널 외곽설정 그래픽 | 구조도 상위 |
| 구조도 하위 태그 | 구조도 상위 |
| 도식적인 PLC 태그 | 패널 외곽설정 |
| 패널 PLC 외곽설정 그래픽 | 상위 또는 독립형 도식적인 PLC |
| 단선 구성요소 태그 | 구조도 상위 |

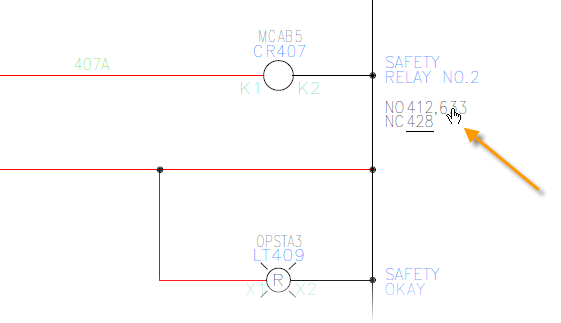

| 상위에 대한 상호 연계 문자 | 선택한 상호 연계 문자와 관련된 하위 |
| 구조도 터미널 태그 스트립 | 패널 터미널 스트립 |
| 패널 터미널 그래픽 | 구조도 터미널 주: 다중 레벨 터미널이면 첫 번째 레벨을 나타내는 구조도 터미널로 이동합니다.
|
| 소스 화살표 참조 문자 | 대상 화살표 |
| 대상 화살표 참조 문자 | 소스 화살표 |
| 독립형 상호 연계 소스 | 독립형 상호 연계 대상 |
| 독립형 상호 연계 대상 | 독립형 상호 연계 소스 |
