도식적인 구성요소 리스트 또는 패널 아이콘 메뉴에서 패널 기호를 삽입합니다. 명판, 항목 번호 및 품번기호를 추가합니다. 터미널 스트립 편집기를 사용하여 터미널 스트립을 관리합니다.
도면 특성
구조도 리스트에서 삽입
AutoCAD Electrical 도구 세트에서는 스키매틱 구성요소의 카탈로그 지정 사항을 사용하여 올바른 패널 외곽설정을 찾습니다.
외곽설정 기호를 찾을 수 없는 경우 즉시 기호를 찾거나 기호를 그릴 수 있습니다. AutoCAD Electrical 도구 세트는 패널 기호로 인식되기 위해 필요한 모든 정보를 추가합니다. 이 방법을 사용하여 공급업체로부터 패널 기호를 다운로드하고 AutoCAD Electrical 도구 세트에서 사용할 수 있습니다.

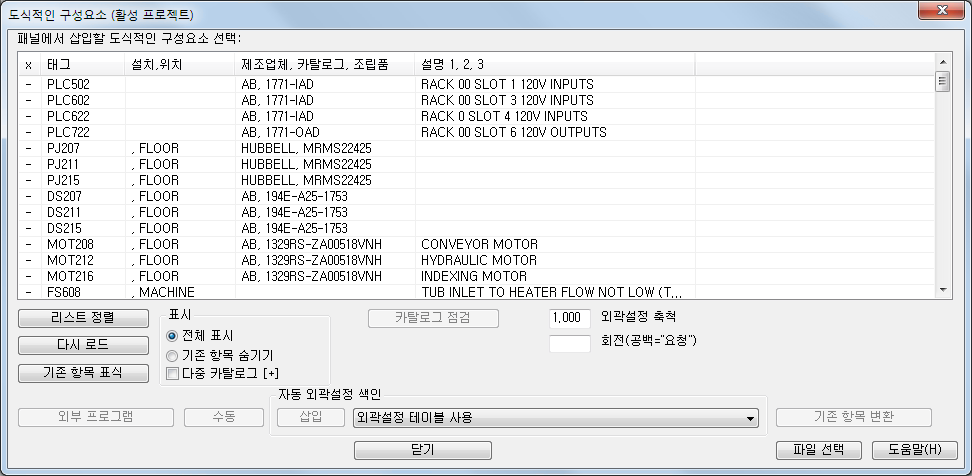

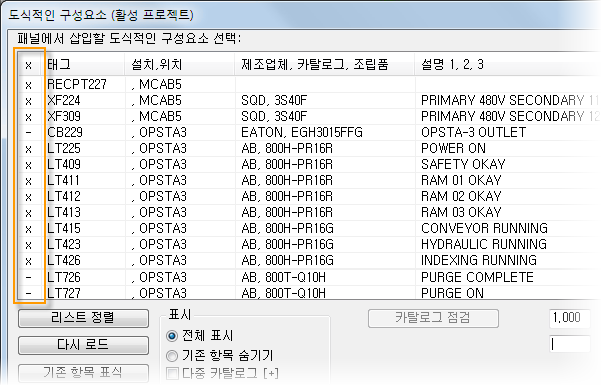

대화상자는 이미 패널 배치에 삽입된 도식적인 구성요소를 표시합니다.
도식적인 구성요소의 모든 값은 패널 외곽설정으로 가져옵니다. 나중에 그 중 하나를 변경하면 다른 값도 업데이트됩니다.
패널 아이콘 메뉴

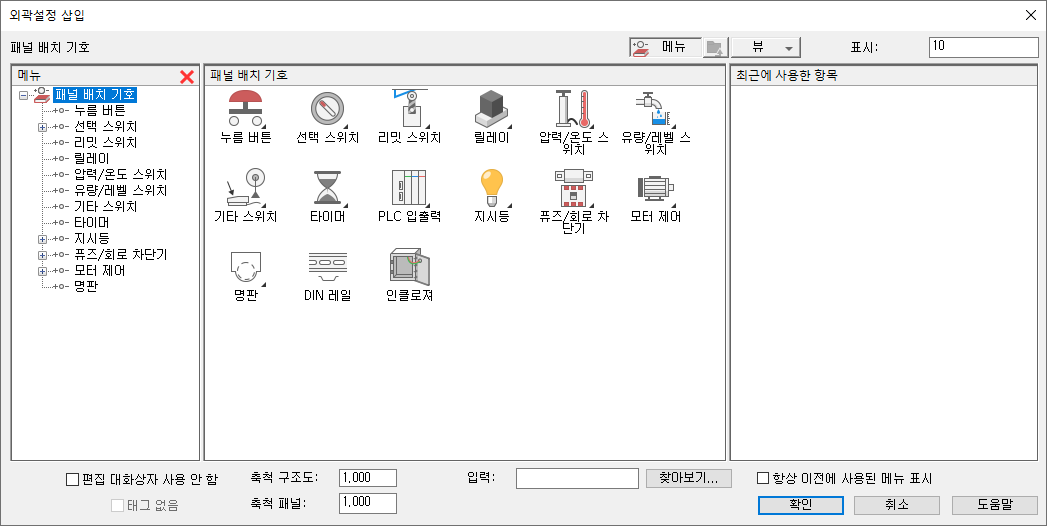

구조도에 표시되지 않는 패널 구성요소에 대해 패널 아이콘 메뉴를 사용하여 패널 외곽설정을 삽입합니다. 찾기

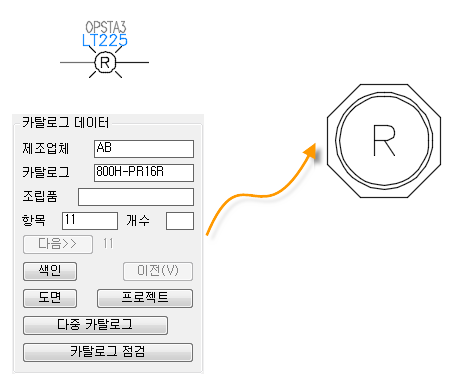

아이콘 메뉴에서 외곽설정을 삽입하는 경우 카탈로그 값을 선택하고 값에 연관된 외곽설정을 삽입할 수 있습니다. 해당 카탈로그에 연관된 패널 기호가 없는 경우 즉시 기호를 찾거나 기호를 그릴 수 있습니다.
명판

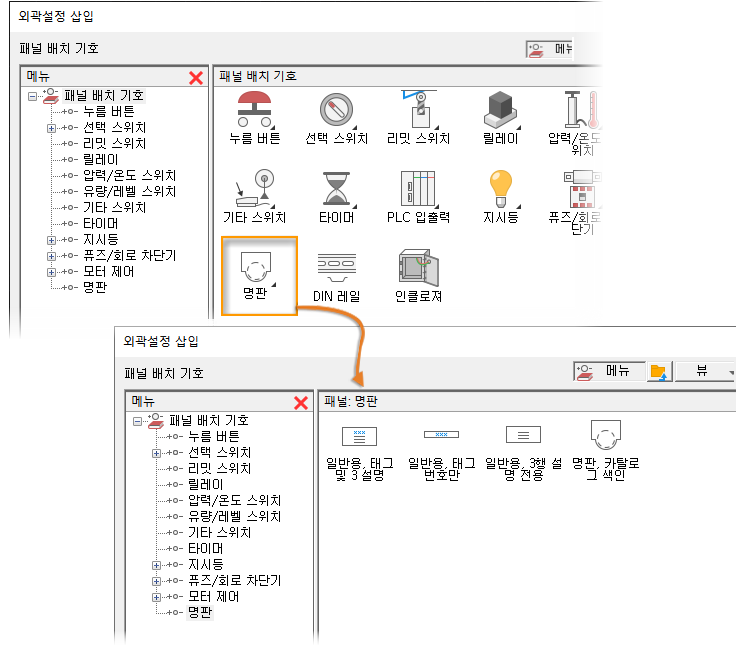

패널 아이콘 메뉴를 사용하여 명판을 삽입합니다.
명판을 삽입할 때 패널 외곽설정과 연관시킬 수 있습니다. 태그, 설치, 위치 및 설명 등의 외곽설정 값은 외곽설정에서 복사됩니다. 그러나 명판에 대해 특정 항목 번호와 카탈로그 값을 지정할 수 있습니다.
항목 번호
항목 번호는 패널 및 구조도 기호 모두로 지정할 수 있습니다. 구성요소에 카탈로그 값을 지정하는 경우 프로그램에서 항목 번호가 다른 구성요소의 해당 카탈로그 값으로 지정되었는지 확인합니다. 지정된 경우 항목 번호가 자동으로 지정됩니다. 항목 번호가 자동으로 지정되지 않은 경우 구성요소를 편집할 때 지정할 수 있습니다. 항목 번호 시퀀스 재지정 명령을 사용하여 프로젝트 전체에 지정할 수도 있습니다. 찾기
패널 구성요소가 먼저 처리되고 도식적인 구성요소가 처리됩니다. 카탈로그 지정 사항이 같은 구성요소에는 동일한 항목 번호가 지정됩니다.

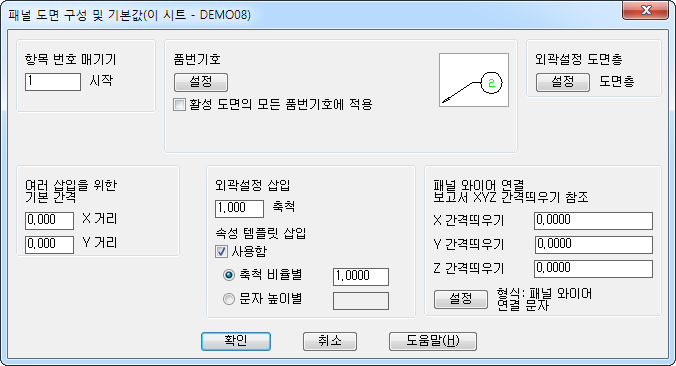

항목 번호매기기에 영향을 주는 프로젝트 특성이 몇 가지 있습니다. 항목 번호 시퀀스 재지정을 하기 전에 이러한 특성을 기본 설정에 따라 설정합니다.
항목 품번기호
구성요소에 항목 번호가 지정되면 품번기호를 삽입하여 항목 번호를 볼 수 있습니다. 찾기
명령 프롬프트의 프롬프트에 주의를 기울여야 합니다. 선택한 구성요소의 항목 번호에 여러 카탈로그 값이 있는 경우 추가 품번기호를 배치할 방향에 대한 옵션이 있습니다.
터미널 스트립 편집기
터미널 스트립 편집기에서 한 번에 하나의 터미널이 아닌 전체 터미널 스트립을 관리할 수 있습니다. 찾기
편집기에는 카탈로그 값, 연결된 구성요소, 연결된 와이어, 와이어 번호 등에 대한 정보가 포함되어 있습니다.
터미널 스트립 편집기를 사용하여 다음을 수행합니다.
- 터미널 번호 시퀀스 재지정
- 스트립의 터미널 재정리
- 카탈로그 지정 사항 및 터미널 블록 특성 추가 또는 편집
- 예비용 및 액세서리 추가(그래픽 터미널 스트립 배치 삽입 필요)
- 터미널 간에 점퍼 추가, 편집 및 제거
- 연결된 구성요소를 내부 또는 외부로 정의
- 그래픽 터미널 스트립 배치 삽입
- 테이블 터미널 스트립 삽입
- 점퍼 차트 삽입
- 터미널 스트립 작성(그래픽 터미널 스트립 배치 삽입 필요)
스트립에 표시된 터미널 리스트에는 터미널 스트립 편집기 및 구조도 터미널을 사용하여 삽입한 패널 터미널이 포함됩니다. 터미널에 편집기를 사용해 삽입한 구조도 표현 및 패널 터미널이 모두 있는 경우 편집기에 한 번만 표시됩니다. 변경 사항은 두 표현에 모두 적용됩니다.

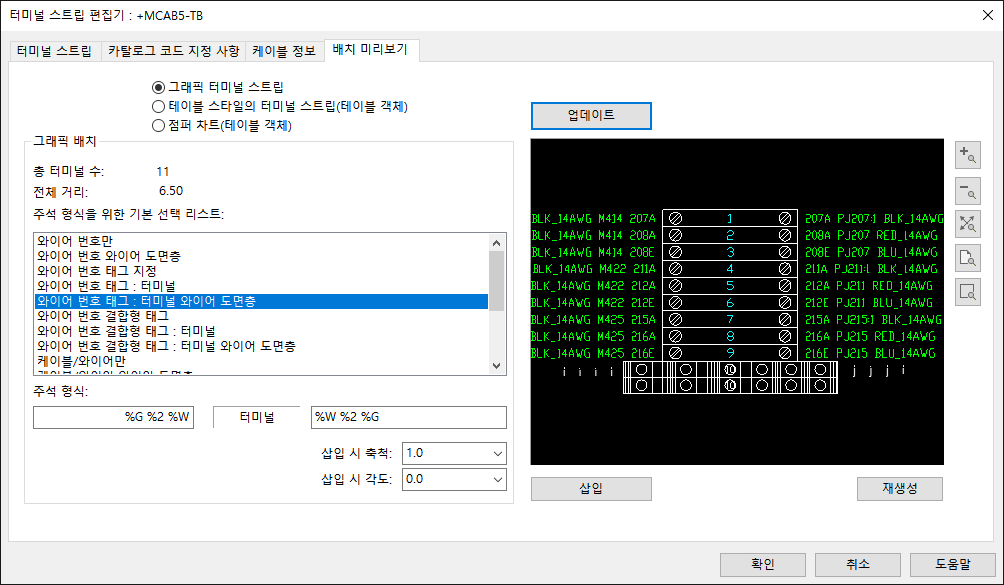

배치 미리보기 탭을 사용하여 터미널 스트립을 삽입합니다. 유형 및 주석 스타일을 선택합니다. 미리보기를 사용하여 원하는 방식으로 모두 설정되어 있는지 확인합니다.

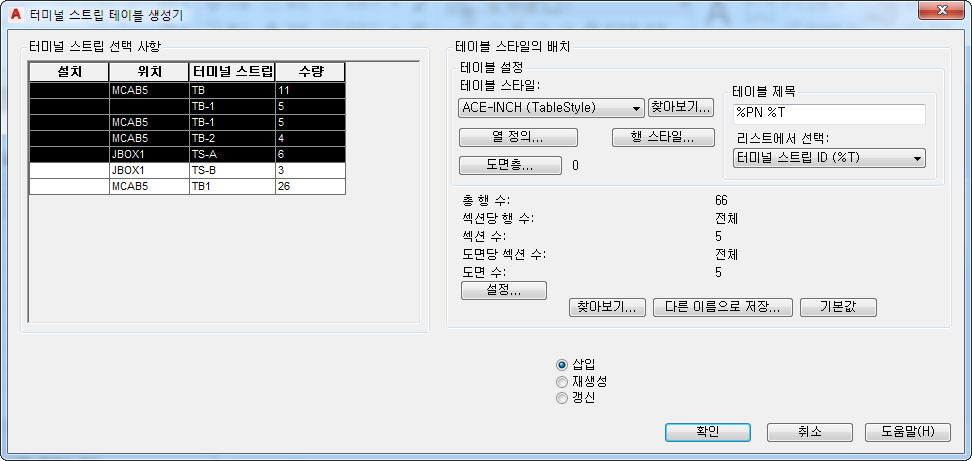

하나 이상의 스트립에 테이블 터미널 스트립을 삽입하려는 경우 터미널 스트립 테이블 생성기를 사용할 수도 있습니다. 찾기
