단일 및 다중 레벨 터미널을 삽입합니다.
네 가지 유형의 구조도 터미널 동작에서 선택할 수 있습니다. 터미널 블록 이름이 터미널 동작의 유형을 제어합니다.
 |
비지능형 터미널입니다. 이는 보고서에 표시되지 않습니다. |
 |
터미널을 통과하거나 터미널에 연결된 와이어 번호와 일치하는 터미널 번호를 사용하는 터미널입니다. |
 |
사용자 정의 터미널 번호가 표시되는 터미널입니다. |
 |
와이어가 터미널을 통과할 때 새 와이어 번호를 강제로 생성하는 터미널입니다. |
주요 터미널 스타일에는 사각형, 원형, 육각형, 마름모형 및 삼각형까지 5가지가 있습니다.
삽입
카탈로그 검색기 또는 아이콘 메뉴에서 다른 구조도 기호와 같이 터미널을 삽입합니다. 카탈로그 검색기에서 삽입할 때 TRMS(터미널) 범주를 선택합니다.

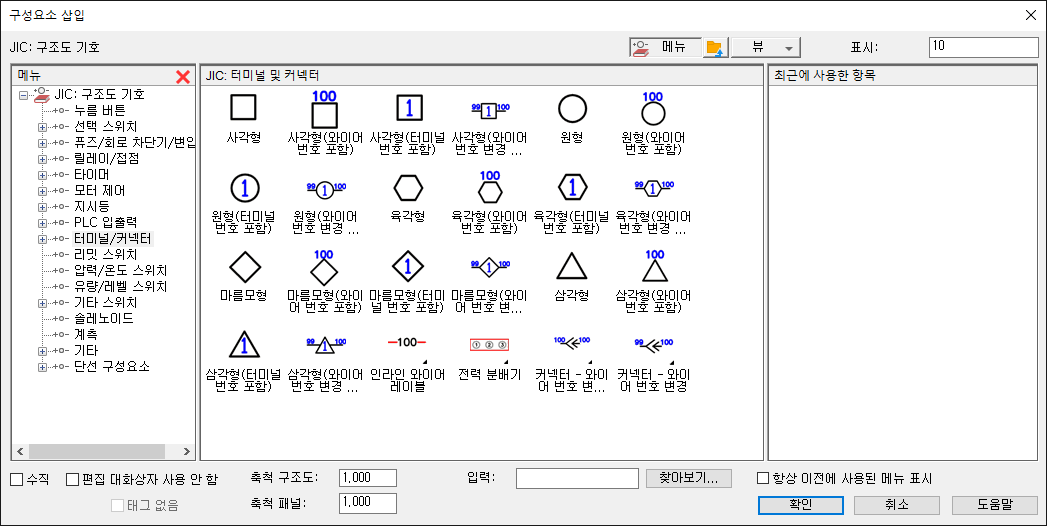

아이콘 메뉴에서 터미널을 삽입할 때 적절한 동작 유형 및 터미널 스타일을 선택해야 합니다.
설치, 위치 및 태그스트립 특성을 사용하여 동일한 터미널 스트립에 터미널을 함께 그룹화합니다.
터미널 블록 특성
구조도 터미널 기호는 단일 레벨 또는 다중 레벨 터미널의 레벨 터미널 하나를 나타낼 수 있습니다. 터미널의 레벨 수가 블록 특성으로 정의됩니다. 각 레벨에는 레이블, 연결당 와이어 수, 왼쪽 핀 및 오른쪽 핀과 같은 특정 특성이 포함됩니다. 각 구조도 터미널 기호에는 각 레벨에 대한 모든 블록 특성이 포함되어 있기 때문에 하나의 터미널 기호를 제거해도 블록 특성이 제거되지 않습니다. 블록 특성이 수정되면 터미널 기호가 모두 업데이트됩니다. 레벨 특성이 없는 기호는 단일 레벨 터미널로 취급됩니다. 터미널 특성은 카탈로그 지정 사항의 일부일 수 있으며 카탈로그가 지정될 때 자동으로 적용될 수 있습니다.

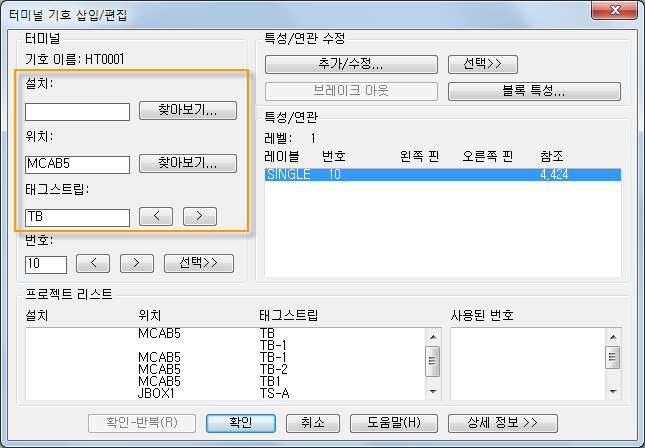

터미널 특성은 터미널 기호 삽입/편집 대화상자에서 보고 편집할 수 있습니다. 찾기
터미널이 특성에서 다중 레벨로 정의된 경우 구조도 터미널을 레벨을 나타내는 각 터미널에 함께 연관시킬 수 있습니다. 구조도 터미널이 동일한 도면에 있는 경우 터미널 연관 명령을 사용하여 연결할 수 있습니다. 찾기
각 터미널을 올바른 레벨로 넣을 수 있도록 명령 프롬프트를 확인하십시오.

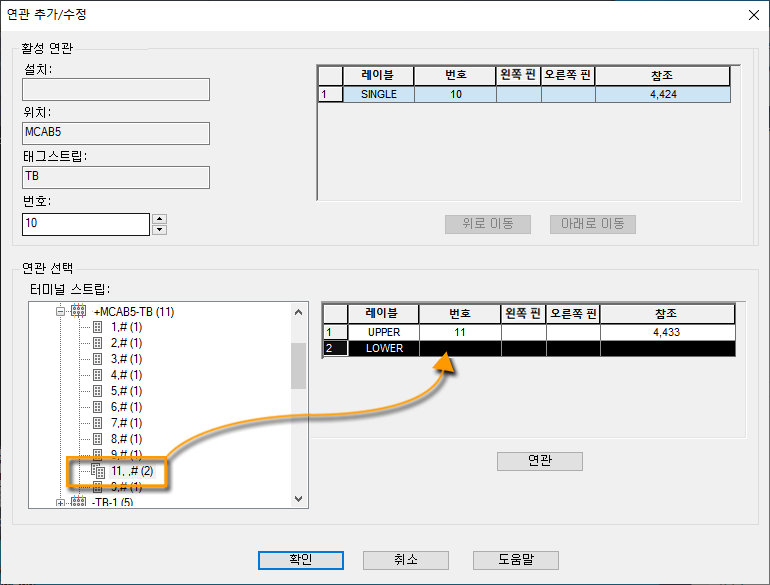

터미널이 동일한 도면에 있지 않은 경우 다른 터미널과 연관으로 넣을 터미널을 편집합니다. 추가/수정 버튼을 선택하여 연관 추가/수정 대화상자를 엽니다. 여기에서 터미널을 다른 터미널의 열려 있는 레벨로 넣을 수 있습니다.
터미널 스트립 편집기
터미널 스트립 편집기를 사용하여 전체 터미널 스트립을 관리합니다. 카탈로그 지정 사항 변경, 점퍼 추가, 터미널 연관, 예비용 및 액세서리 추가, 패널 터미널 스트립 삽입 등을 수행할 수 있습니다. 나중에 패널 배치 항목에서 터미널 스트립 편집기 작업 방법을 확인할 수 있습니다. 찾기
