경로를 따라 압력식 관망을 배치합니다. 선택적으로 지표면의 지형에 맞게 압력식 관망을 작성할 수 있습니다.
- 홈 탭에서 설계 작성 패널
압력식 관망
압력식 관망 작성 도구 를 클릭합니다.
- 압력식 관망 작성 대화상자가 표시됩니다. 압력식 관망에 대해 다음 정보를 지정합니다.
- 압력식 관망 이름
- 관로 이름
- 요소 리스트
- 압력관의 크기 및 재료(요소가 동일한 재료와 공칭 지름을 공유함)
- 도면층
- 참조 지표면
- 따를 압력식 관망의 지표면 종단 작성 여부
- 토피고
- 참조 선형
- 레이블 스타일

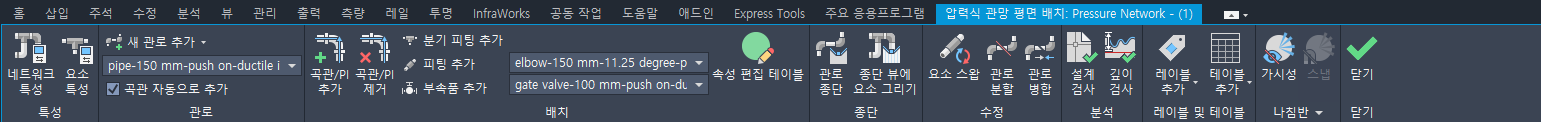

- 확인을 클릭하면 압력식 관망 평면 배치 리본이 표시됩니다.
명령행에서 첫 번째 점을 지정하거나 표고를 입력합니다.
- (선택 사항) 압력식 관망 평면 배치 탭에서 관로 패널 곡관 자동으로 추가를 클릭하여 각 세그먼트 연결에 곡관 부속을 포함합니다.
- 도면에서 점을 선택하여 압력식 관망의 관로를 작성합니다. 직선 세그먼트를 그려 직선 파이프 세그먼트를 삽입하거나 C를 입력하여 곡선 세그먼트를 그립니다. 자세한 내용은 곡선 압력식 관망 세그먼트를 삽입하려면을 참고하십시오.
주: 배치 중 여러 개의 연결된 세그먼트를 수평 또는 수직 방향 변경 없이 직선으로 그리면 단일 압력관이 작성됩니다.
- (선택 사항) 압력식 관망 평면 배치 탭에서 나침반 패널 가시성
을 클릭하여 허용 편각에 대한 나침반 가이드를 켭니다. 관로를 배치할 때 나침반 눈금 표식에 스냅하려면 스냅 을 클릭합니다.
첫 번째 압력관을 삽입할 두 점을 선택하고 나면 나침반이 나타나고 선택한 크기 및 재료와 일치하는 곡관의 각도가 요소 리스트에 표시됩니다.
- 압력식 관망을 계속 배치하고 명령을 종료하려면 Enter 키를 누릅니다. 언제든지 압력식 관망에 추가 관로를 추가할 수도 있습니다. 압력식 관망에 관로를 추가하려면을 참조하십시오.
- 압력식 관망 평면 배치 탭에서 닫기 패널 닫기
를 클릭합니다.
