압력식 관망에 부속품을 추가하려면

압력식 관망을 배치하거나 편집하는 동안 부속품을 추가할 수 있습니다. 압력관 및 부속과 달리 부속품은 재료가 아니라 유형별로 분류됩니다(예: 밸브).

평면 뷰에서 부속품은 파이프 끝에 추가하거나 파이프를 따라 아무 곳에나 삽입할 수 있습니다. 배치 큐는 부속품을 삽입할 수 있는 부분을 나타내기 위해 표시됩니다.

1. 관로를 작성하고 압력식 관망 작성 도구 또는 새 관로 작성 명령을 사용하여 파이프 배치를 시작합니다.
2. 압력식 관망 평면 배치 리본 탭의 도면층 패널에서 추가할 부속품의 유형을 선택합니다.
3. 부속품 추가 를 클릭합니다.
4. 관로의 끝에 있는 원하는 삽입점에 커서를 놓고 연결 그림문자 가 나타나면 클릭하여 배치합니다.
5. 부속품이 관로에 배치됩니다.

부속품을 선택하면 다음 요소 수정 도구를 사용할 수 있습니다.

부속품 조정	조정 예

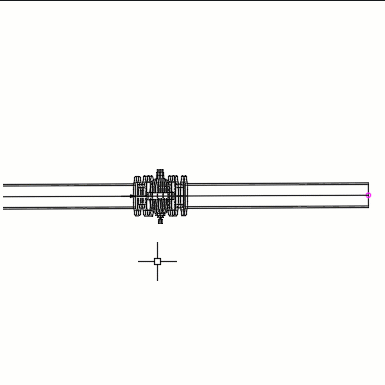

부속품을 통과하는 관로를 계속하려면 관로를 선택하고 (배치 계속)을 클릭합니다. 도면 부품 리스트에서 파이프 크기를 사용할 수 있는 경우 부속품 포트와 일치하도록 파이프 크기가 조정됩니다.

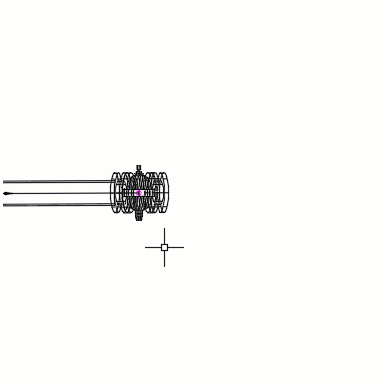

부속품을 선택하고 (반전)을 클릭하여 방향을 반전합니다.
부속품을 선택하고 (슬라이드)을 클릭하여 관로를 따라 이동합니다.
