논리적 위상은 임의의 피쳐 클래스의 피쳐를 연결합니다. 피쳐는 공간적으로 연결될 필요가 없거나 지오메트리를 가질 필요가 없습니다. 논리적 위상은 점과 점, 선과 선, 선과 점 또는 속성 피쳐와 속성 피쳐를 연결할 수 있습니다. 예를 들어, 논리 위상은 폐수망 또는 송전선을 나타낼 수 있습니다.
논리적 위상의 일부인 각 피쳐 클래스의 경우 버튼이 피쳐 클래스 양식에 추가됩니다. 연결 <위상 이름> 버튼을 사용하여 <위상 이름>_CONN 연결 시스템 테이블을 엽니다.
흐름 방향 관리
논리 위상을 정의할 때 위상에 있는 모든 피쳐에 적용되는 기본 흐름 방향을 지정합니다. 예를 들어, 기본 흐름 방향을 뒤로로 설정한 다음 AutoCAD Map 3D 툴셋에서 연결 관리 대화상자를 사용하여 특정 흐름 방향을 설정합니다.
흐름 정보가 피쳐 데이터와 함께 저장되는 경우, 흐름 방향을 흐름 옵션을 나타내는 값과 함께 저장하는 피쳐 클래스 속성을 지정할 수 있습니다. 예를 들어, 도로 피쳐 클래스에서 DIRECTION 속성을 사용하여 흐름을 저장하는 경우 해당 속성을 사용하여 흐름 방향을 정의합니다.
연결 공차 반지름

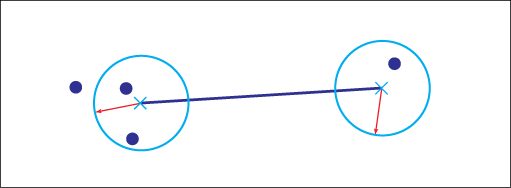

연결 공차 반지름은 피쳐가 공간적으로 다른 피쳐에 연결되는 시기를 결정합니다. 예를 들어 AutoCAD Map 3D 툴셋를 사용하여 피쳐를 디지털화할 때 피쳐가 공차 내에 놓여 있으면 연결이 자동으로 작성됩니다.
위상을 초기화하는 동안 공간적으로 연결된 피쳐의 연결이 자동으로 연결 테이블에 추가됩니다.
연결 공차 반지름을 수정할 수 있으며, 반지름은 산업 모형의 기본 길이 단위를 사용합니다. 예를 들어, 좌표계에서 미터를 사용하는 경우 단위는 미터입니다.
연결 공차 반지름을 수정할 경우 위상을 다시 초기화해야 합니다.
유틸리티 위상
유틸리티 모형의 경우 제한 사항이 적용됩니다. 유틸리티 모형을 작성하는 동안 논리적 위상을 작성합니다. 데이터 모형: 유틸리티 모형을 참고하십시오.
네트워크 위상은 호 노드 모형 및 지오메트리를 기반으로 하는 논리 위상의 하위 유형입니다. 유틸리티 모형은 점과 선을 연결하는 논리 위상을 기반으로 하고 있습니다.
물, 가스 또는 폐수 등의 유틸리티 응용프로그램에서는 유틸리티 모형에 적합한 논리 위상을 사용합니다.
유틸리티 네트워크의 데이터 모형 구성요소에는 호-노드 모형을 기준으로 하는 논리적 위상이 필요합니다. 유틸리티 모형을 작성하는 동안 적합한 논리적 위상을 작성할 수 있습니다.
