연습 2: 도면 객체에 주석 부착

이전 연습에서 정의한 주석 템플릿을 사용하여 도면에 주석의 인스턴스를 삽입합니다. 객체 데이터 테이블에 속도 제한 데이터가 포함된 모든 도면 객체에는 고유한 속도 제한 값이 표시됩니다.

주: 이 연습에서는 연습 1: 주석 템플릿 작성에서 편집한 지도를 사용합니다.

도면 객체에 주석을 부착하려면

  1. 도면에서 일부 도로를 클릭하여 선택합니다.

    이 연습에서 사용하기 위해 시의 중심에 있는 입체 교차로 주위의 도로 몇 개를 선택합니다.

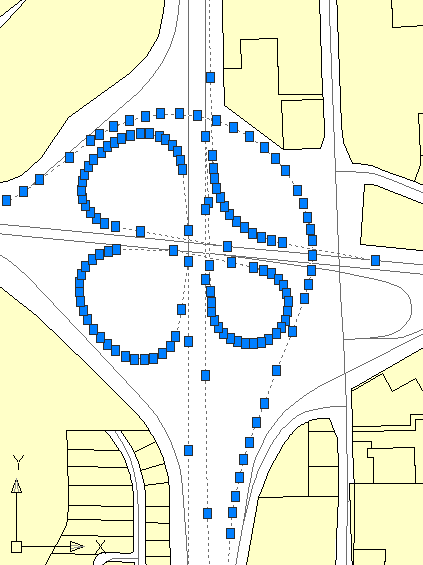

    입체 교차로 주위의 도로를 선택합니다.

  2. 주석 탭지도 주석 패널삽입을 클릭합니다.

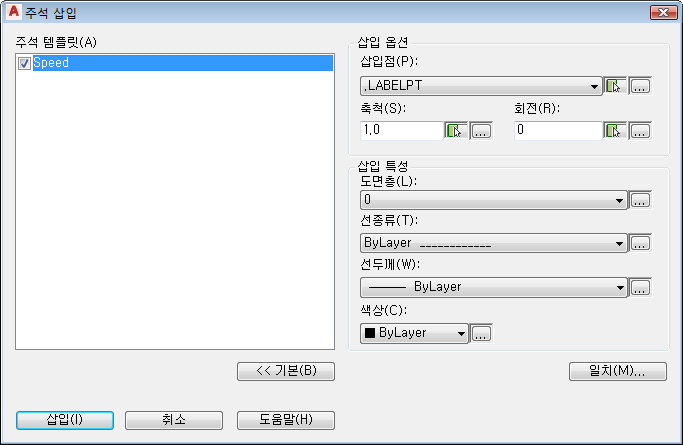

  3. 주석 삽입 대화상자의 주석 템플릿에서 SpeedLimit를 선택합니다.

    또한 도면에 정의된 다른 모든 주석 템플릿이 여기에 나열됩니다.

  4. 삽입을 클릭합니다.

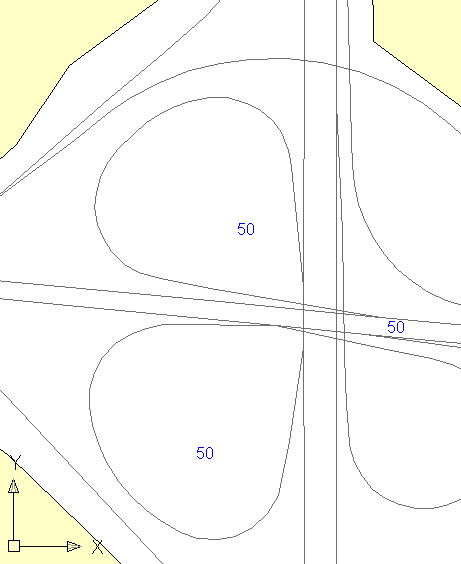

    도로 객체와 연관된 객체 데이터를 기준으로 파란색 문자로 표시된 속도 제한 값이 각 도로 옆에 추가됩니다.

  5. 다른 이름으로 저장을 클릭하여 도면을 새 이름으로 저장합니다.

    도면의 이름 및 위치를 기록해 둡니다. 해당 도면을 닫고 나중에 다시 엽니다.

튜토리얼을 계속 보려면 연습 3: 정적 문자 레이블 추가로 이동합니다.
