프로브 데이터베이스를 보고 관리하고 CMM에 대한 교정 세부사항을 표시하려면 도구 탭 > 기계 패널 > 프로브를 클릭합니다. 사용 중인 프로브의 세부사항과 현재 교정 항목이 기계 구성 대화상자에 표시됩니다.
주: 휴대용 장치의 프로토콜을 사용하도록 PowerInspect를 구성하면 기계 구성 대화상자 대신 장치별 대화상자가 표시됩니다. 제조업체의 지침에 따라 장치로 작업합니다.
기계 구성 대화상자에 표시되는 정보와 데이터베이스를 사용한 작업 방법은 선택된 통신 프로토콜과 사용 중인 측정 장치 타입에 따라 다릅니다.
장치 또는 I++ ClientTool 프로토콜을 사용하여 CNC/DCC 제어 CMM 관리

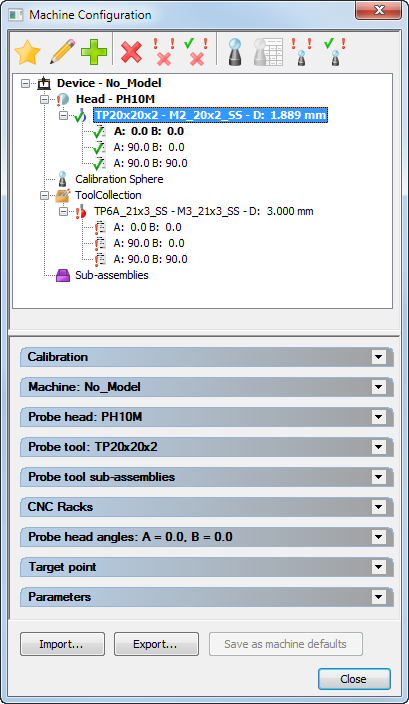

기계 구성 대화상자에는 PowerInspect가 현재 구성되어 있는 측정 장치의 구성 및 교정 세부사항이 표시됩니다. 예를 들면 다음과 같습니다.
툴바 및 대화상자의 확장 가능한 영역을 사용하여 다음을 수행할 수 있습니다.
- 프로브 툴 활성화 및 관리
- 교정 구 지정
- 프로브 헤드 선택
- 프로브 툴 정의 및 유지 관리
- 하위 어셈블리 정의 및 유지 관리
- 래크 지정
- 프로브 헤드 각도 지정
- 타겟 포인트 지정
- CMM 파라메터 보기 및 변경
- 설정 가져오기 및 내보내기
장치 또는 I++ ClientTool 프로토콜을 사용하여 수동 CMM 관리

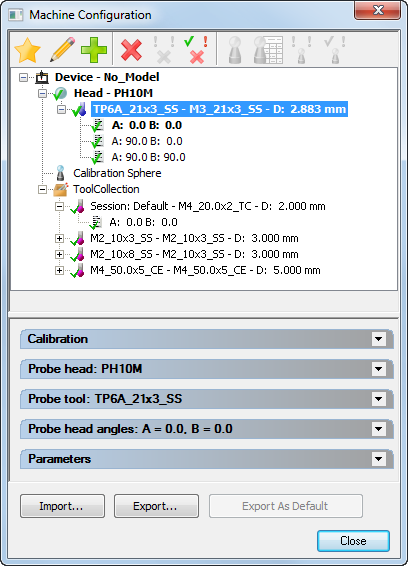

기계 구성 대화상자에는 PowerInspect가 현재 구성되어 있는 측정 장치의 구성 및 교정 세부사항이 표시됩니다. 예를 들면 다음과 같습니다.
툴바 및 대화상자의 확장 가능한 영역을 사용하여 다음을 수행할 수 있습니다.
- 프로브 툴 활성화 및 관리
- 교정 구 지정
- 프로브 헤드 선택
- 프로브 툴 정의 및 유지 관리
- 프로브 헤드 각도 지정
- 설정 가져오기 및 내보내기
I++ 프로브 데이터베이스를 사용하여 CMM 관리
측정 장치의 세부사항이 I++ 서버에 저장되어 있기 때문에 PowerInspect가 측정 장치에 연결되어 있지 않으면 대화상자에 어떠한 정보도 표시되지 않습니다.

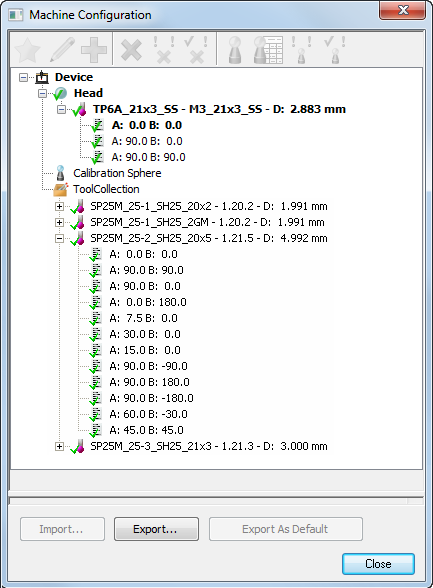

PowerInspect가 측정 장치에 연결되어 있으면 대화상자에 I++ 서버에 지정된 세부사항이 표시되고 리스트의 각 아이템에 대해
(교정됨) 또는
(교정되지 않음) 마커를 표시하여 프로브 위치의 교정 상태를 나타냅니다.
