측정을 위해 프로브 어셈블리를 지정하는 시간을 절약하고 래크에 사용되는 하위 어셈블리를 생성할 수 있습니다.
기계 탭의 프로브 툴 하위 어셈블리 영역을 사용하면 CNC 기계에서 사용할 프로브 파트의 조합을 생성하고 관리할 수 있습니다.
하위 어셈블리를 생성하려면
별 프로브를 지정하려면 먼저 옵션 대화상자에서 프로브 툴 연결 보이기 확인란을 선택합니다.

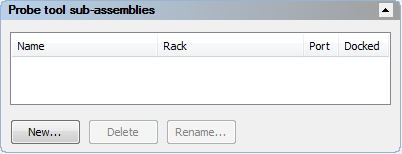

- 기계 탭의 프로브 툴 하위 어셈블리 영역에서 새로 만들기를 클릭합니다. 프로브 툴 하위 어셈블리 대화상자가 표시됩니다.
- 프로브 툴 하위 어셈블리 상자에 하위 어셈블리의 이름을 입력합니다. 이름은 PowerInspect에서 서로 다른 하위 어셈블리 간에 구별할 수 있도록 해당 하위 어셈블리에 대해 고유해야 합니다.
주: PowerInspect가 측정 장치에 연결되면 지정된 프로토콜을 사용하여 측정 장치에 마지막으로 연결되었을 때 사용된 하위 어셈블리와 문서의 하위 어셈블리를 비교합니다. 다른 이름의 일치하는 하위 어셈블리를 찾으면 PowerInspect에서 해당 문서를 이전 이름으로 자동 업데이트합니다.
- 가능한 프로브툴 파트 영역에서 하위 어셈블리에 추가할 파트 타입을 선택합니다. 프로브 데이터베이스에서 사용할 수 있는 모든 파트가 리스트에 표시됩니다.
- 추가할 파트 타입을 선택하려면 해당 항목을 두 번 클릭하여 하위 어셈블리에 추가합니다. 해당 파트가 CAD 뷰에 표시되고, 이름이 프로브 툴 하위 어셈블리 리스트에 추가되며, 삽입 라인이 이동하여 다음 파트가 삽입될 위치를 표시합니다. 삽입 위치를 변경하려면 리스트에서 파트를 두 번 클릭하여 삽입 라인의 위치를 그 뒤로 변경합니다.
주: 래크와 함께 사용할 하위 어셈블리를 생성하려면 호환되는 확장 스타일러스 조합에 연결된 TP20 모듈을 사용하여 생성합니다. - 하위 어셈블리가 완성될 때까지 파트를 계속 삽입합니다.
주: 하위 어셈블리에서 파트를 제거하려면 프로브 툴 하위 어셈블리 리스트에서 해당 항목을 선택한 다음, 파트 제거를 클릭합니다.

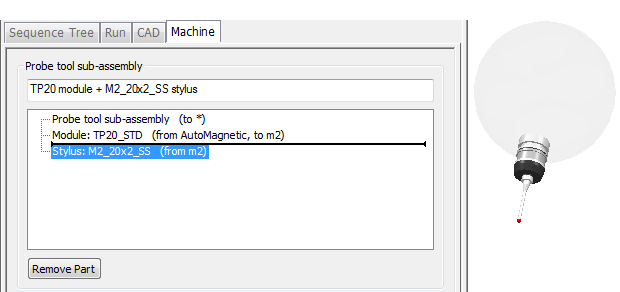

- 저장을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다. 하위 어셈블리의 이름이 프로브 툴 하위 어셈블리 영역에 표시되고 해당 세부사항이 프로브 뷰에 표시됩니다.

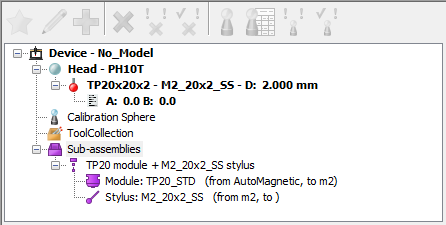

예를 들면 다음과 같습니다.
하위 어셈블리의 이름을 바꾸려면
- 기계 탭의 프로브 툴 하위 어셈블리 영역에서 이름을 바꿀 하위 어셈블리를 선택한 다음, 이름 바꾸기를 클릭합니다. 하위 어셈블리 이름 바꾸기 대화상자가 표시됩니다.
- 이름을 변경합니다.
하위 어셈블리를 삭제하려면
- 하위 어셈블리가 참조되는 프로브 툴 또는 할당된 래크에서 해당 하위 어셈블리를 제거할 수 있습니다.
- 기계 탭의 프로브 툴 하위 어셈블리 영역에서 삭제할 하위 어셈블리를 선택한 다음, 삭제를 클릭합니다. 하위 어셈블리만 삭제되며 하위 어셈블리를 구성하는 파트는 다른 하위 어셈블리에서 사용할 수 있도록 유지됩니다.
