이 예제는 단순 패밀리에서 복합 패밀리에 이르는 패밀리를 설명합니다. 이러한 예제를 연구하여 설계 필요성을 충족시키는 패밀리를 작성할 수 있는 방법을 알아보십시오.
각 샘플 패밀리에 대해 RFA 패밀리 이름을 클릭하여 파일을 다운로드합니다. 그런 다음 패밀리를 조사하여 패밀리가 정의된 방식과 작동하는 방식을 확인할 수 있습니다.

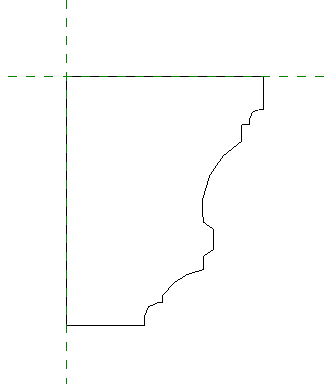

단순 프로파일 패밀리
이 프로파일은 간단한 2D의 닫힌 모양 예제를 보여줍니다. 패밀리를 프로젝트에 로드한 후 이 몰딩 프로파일을 선택하여 벽 스윕이나 스윕을 포함한 내부 모델과 같은 프로파일을 지정할 수 있는 곳에서 사용할 수 있습니다.
이 프로파일 패밀리는 구속조건을 포함하지 않습니다. 모양이 정적이고 패밀리는 한 가지 유형만 포함합니다.

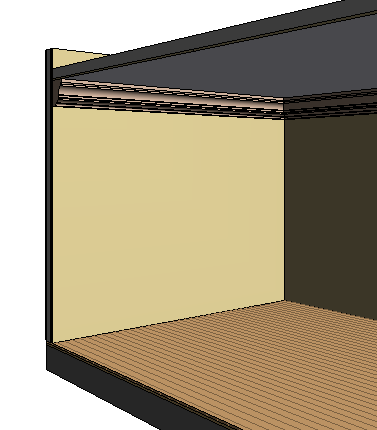

벽 스윕에 사용된 몰딩 프로파일
상세 구성요소 패밀리

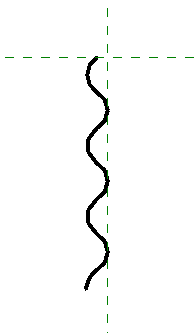

상세 구성요소 패밀리는 상세도에서 프로젝트의 모델 형상을 개선하거나 교체하는 데 사용되는 2D 패밀리입니다. Corrugated_Metal 샘플 패밀리는 파형 벽판자 재료의 단면을 나타냅니다. 패밀리는 형상을 제어하기 위한 구속조건 없이 호 세그먼트로 구성됩니다.
패밀리 매개변수는 키노트 정보를 포함합니다. 프로젝트에 주석을 추가할 때 키노트를 사용하는 경우 뷰에 키노트 태그를 배치하면 키노트가 확인됩니다.
상세 요소를 여러 번 서로 인접하게 배치해야 할 경우 이와 같이 상세 구성요소 패밀리를 사용하여 반복 상세를 작성할 수 있습니다.

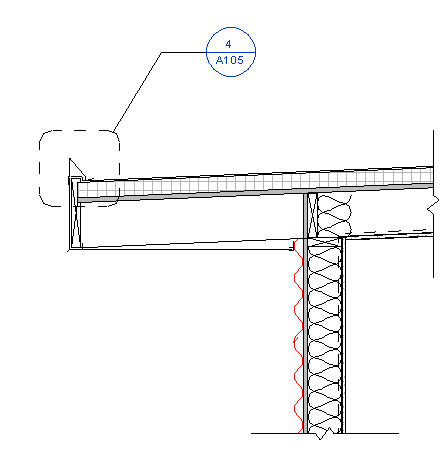

상세 뷰에 표시된 파형 금속
일반 주석 패밀리 (키 평면)
프로젝트에 대한 키 평면은 일반 주석 패밀리로 작성됩니다. 일반 주석을 키 평면이 필요한 시트 또는 뷰로 배치합니다. 예제 패밀리는 건물의 외곽설정 및 가시성 매개변수에 연결된 채워진 영역을 구성하는 선을 포함하므로 키 평면의 다른 음영처리 부분을 켜거나 끌 수 있습니다.
구속조건 및 내포된 요소로 개선된 패밀리

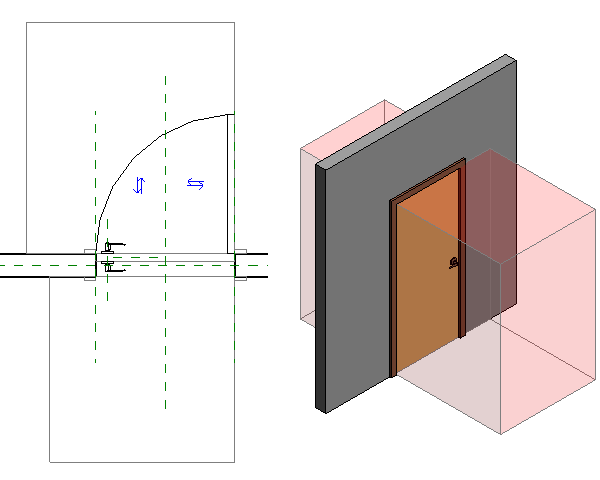

이 샘플 문 패밀리는 기존 문 패밀리를 수정합니다. 문 간격은 기호 선, 돌출 및 구속조건을 사용하여 설정되고 문 레벨 하드웨어가 추가됩니다.
문 간격을 설정하려면 문의 평면 표현에 기호 선이 배치됩니다. 추가 기호 선은 미국의 접근성 요구사항을 위한 간격을 나타냅니다. 선은 문 크기를 변경할 때 간격이 새 문 크기로 조정되도록 문 형상에 구속됩니다.
기호 선은 보이지 않는 선 스타일을 사용하여 문을 프로젝트에 배치할 때 표시되지 않습니다. 그러나 커서를 문 위로 이동하거나 프로젝트에서 문을 선택하면 선이 표시됩니다. 문의 3D 표현에서 돌출은 접근성 간격 선으로 구속됩니다. 이 전략을 통해 간섭 확인 도구를 사용하여 모든 문이 접근성 요구사항을 충족하는지 확인할 수 있습니다.
하드웨어를 패밀리에 추가하기 위해 문 레버 형상을 정의하는 패밀리가 문 패밀리에 추가됩니다. 내포된 패밀리는 패밀리 매개변수 레이블을 사용하고, 이 레이블을 사용하여 레버 하드웨어를 세 가지 스타일로 전환할 수 있습니다. 레버 핸들 패밀리는 각각 문 두께에 연결된 매개변수를 가지므로, 문 두께를 변경하면 핸들 위치가 변경됩니다. 핸들 가시성이 설정되어 있으므로 문 레버는 프로젝트의 평면 뷰에 표시되지 않거나 뷰의 상세 수준이 낮음으로 설정된 경우 표시되지 않습니다.

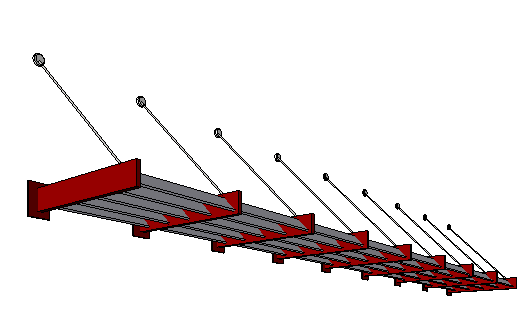

요소 및 수식이 내포된 고급 두 개 선택 패밀리
(최근 파일 창에서 사용할 수 있는) 고급 샘플 패밀리는 두 개 선택 패밀리입니다. 이 패밀리는 내포된 요소를 포함하고 수식을 사용하여 패밀리 형상을 나타냅니다. 이 패밀리의 정보 및 패밀리의 작동 방법에 대한 자세한 내용은 수식 예제를 참고하십시오.
