평행 좌표 차트를 사용하여 제너레이티브 디자인 연구의 모든 입력 및 출력을 동시에 보고, 결과를 비교하고, 필터를 적용하여 기준에 가장 적합한 결과를 식별할 수 있습니다.
이 차트는 기본적으로 결과 탐색 대화상자에 표시되며,
평행 좌표를 클릭하여 이 차트로 돌아갈 수 있습니다.

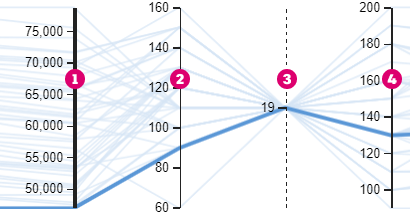

평행 좌표 차트에는 다음과 같은 네 가지 유형의 수직선이 있을 수 있습니다.
굵은 선
|
가는 선
|
대시선
|
솔리드 선
|
|
굵은 수직선은 연구의 출력을 나타냅니다. 출력은 이 결과에 대한 결과 값을 나타냅니다. 예를 들어, 창 뷰 최대화 연구에서 출력은 외부 뷰 점수 및 창에 대한 평균 각도일 수 있습니다. |
가는 수직선은 연구의 입력을 나타냅니다. 입력은 결과를 생성하는 데 사용된 값을 표시합니다. 예를 들어, 창 뷰 최대화 연구에서 입력에는 룸, 뷰를 계산할 요소 및 장애물 요소가 포함될 수 있습니다. |
대시 수직선은 상수를 나타냅니다. |
솔리드 수직선은 변수를 나타냅니다. |
팁: 선택한 결과의 선을 차트에서 더 쉽게 볼 수 있도록 하려면 필터 사용 확인란을 선택 취소합니다. 그러면 선택한 결과는 파란색 선으로 유지되고 다른 선은 회색으로 바뀝니다. 결과를 필터링하려면 이 확인란을 다시 선택합니다.
