연습 8
이 연습에서는 결과 평면을 사용하여 흐름 및 열 전달 결과를 이해하는 방법을 알아봅니다.

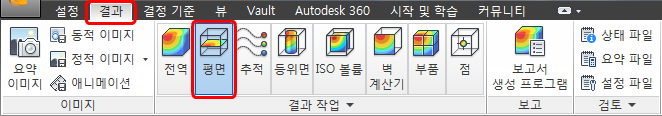

결과 탭에서 평면을 선택합니다.
추가를 클릭하여 평면을 작성합니다.
결과 개요

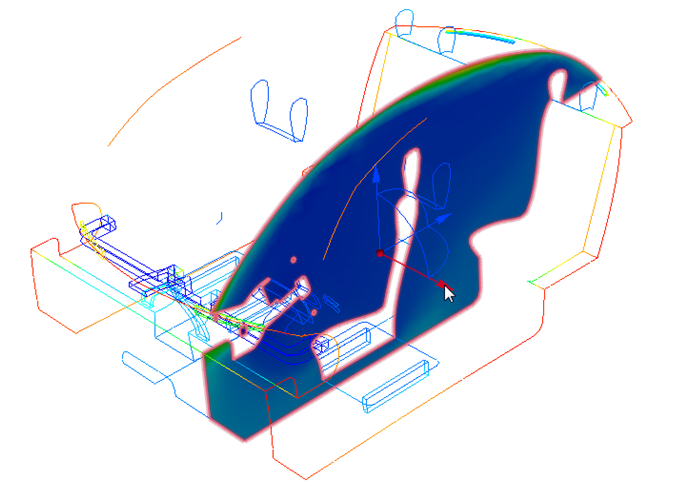

X 방향 트라이어드 화살표에서 마우스를 끌어 결과 평면을 이동합니다. 모형을 가로질러 평면을 천천히 스윕하면서 캐빈 전체의 온도 분포를 확인합니다.

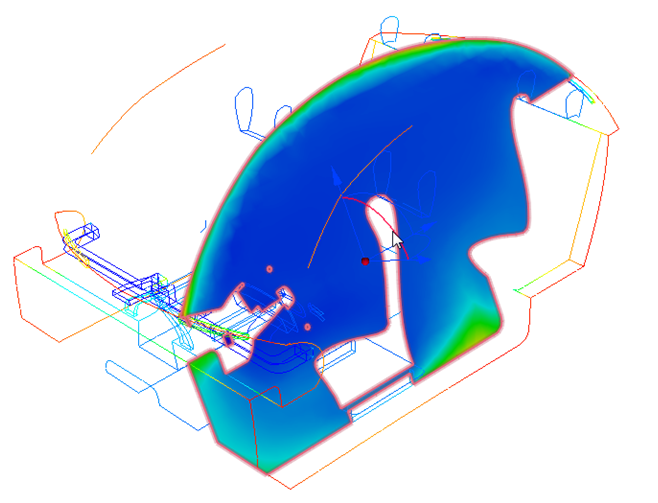

참고: 표시되는 결과가 여기에서 제공되는 것과 약간 다를 수 있습니다. 이것은 다른 CAD 모형 형상의 변동으로 인한 메쉬 차이 때문입니다.아래와 같이 트라이어드 호 위에서 마우스를 끌어 결과 평면을 회전합니다. 이 기술을 사용하여 캐빈 전체의 온도 분포를 연구합니다.

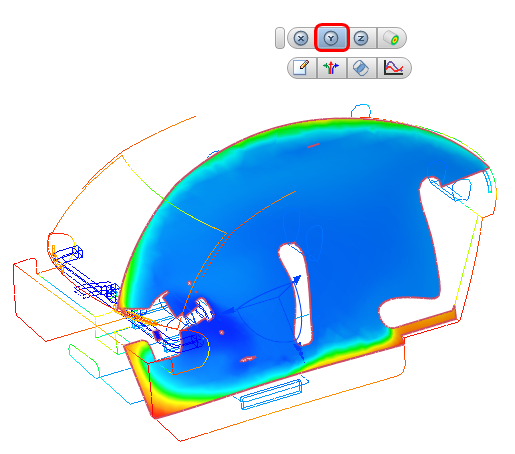

결과 평면을 수직 축에 스냅합니다. 평면을 마우스 왼쪽 버튼으로 클릭하고 Y 아이콘을 클릭합니다.

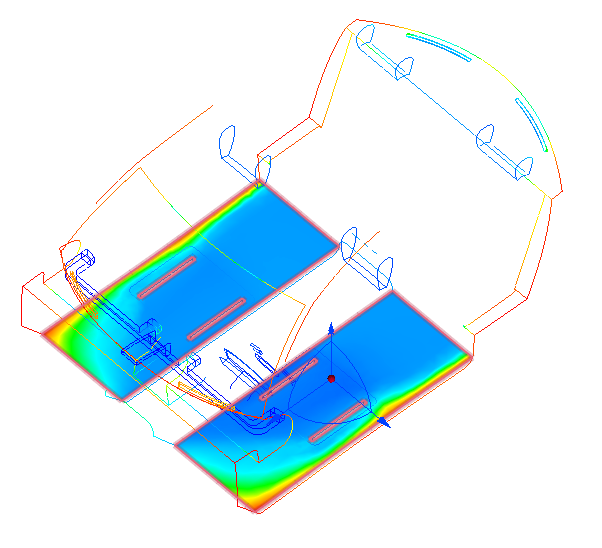

Y 방향 트라이어드 화살표에서 마우스를 끌어 결과 평면을 이동합니다.
참고: 캐빈 아래쪽의 온도가 가장 높습니다.
결과 평면을 Z축에 맞춰 정렬하려면 평면을 마우스 왼쪽 버튼으로 클릭하고 Z 아이콘을 선택합니다.

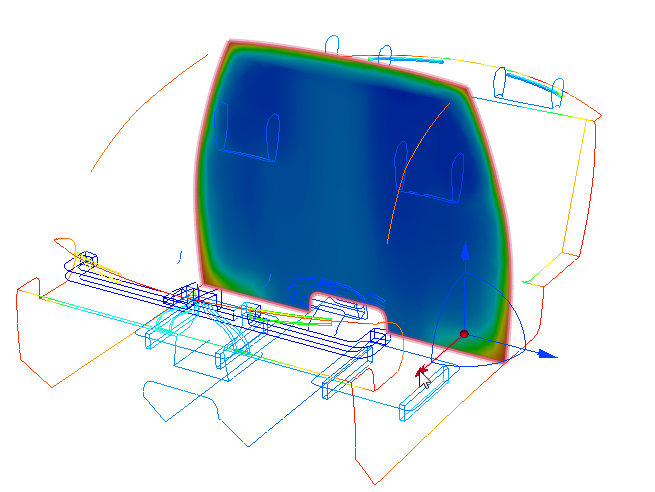

평면에 수직 방향으로 트라이어드 화살표를 끌어 캐빈 전체의 온도 분포를 확인합니다.
참고: 점유자 전면 및 후면의 발 부분 온도가 더 높습니다. 또한 캐빈 가운데가 약간 더 따뜻합니다.

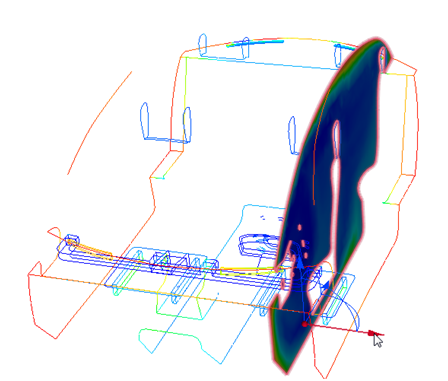

참고: 이 연구의 목표는 캐빈 내에 수직으로 균일한 냉각 효과가 작용하는지 확인하고 캐빈의 전면 및 후면 섹션 간 온도 변동을 평가하는 것입니다. 이상적으로 전면 및 후면 섹션 간에는 변동이 거의 없거나 전혀 없어야 합니다.전면 및 후면 점유자의 온도를 측정하려면 x축에 수직 방향이면서 전면 및 후면 좌석을 통과하도록 평면을 배치합니다. 결과 평면을 마우스 왼쪽 버튼으로 클릭하고 도구막대에서 X를 클릭합니다. 다음과 같이 전면 및 후면 좌석에 있는 머리 받침대의 바깥쪽 평평한 표면에 맞춰 정렬되도록 평면을 끕니다.
평면에 수직으로 뷰를 정렬하려면 View Cube의 오른쪽 면을 클릭합니다.
평면의 온도를 측정하려면:
평면 위로 마우스 포인터를 가져가 프로브합니다. 인터페이스 왼쪽 하단에 있는 상태막대에서 온도 값을 확인합니다. 전면 및 후면 점유자의 발, 무릎, 엉덩이, 머리 근처를 모두 프로브합니다.

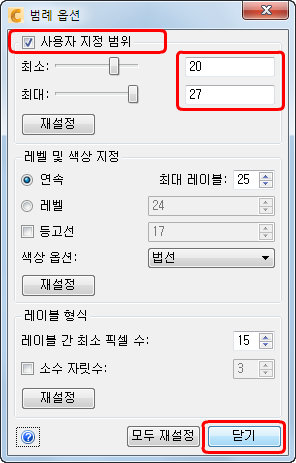

참고: Autodesk® CFD 인터페이스 외부를 클릭한 경우 모델 화면표시 창 내의 아무 곳이나 클릭하여 프로빙이 활성화되도록 해야 합니다.범례 범위를 조정하여 이 영역의 온도 차이를 강조 표시합니다.
- 범례를 마우스 오른쪽 버튼으로 클릭하고 옵션을 클릭합니다.
- 사용자 지정 범위를 선택합니다.
- 21 및 27을 각각 입력하여 최소 및 최대 범위를 설정합니다. 키보드에서 각 수치를 입력한 후에 Enter 키를 누릅니다.
- 닫기를 클릭하여 대화상자를 종료합니다.
점유자 온도
결과 평면을 마우스 오른쪽 버튼으로 클릭하고 XY 플롯을 선택합니다.
XY 플롯 대화상자에서 제목으로 "전면"을 입력하고 점 추가를 클릭합니다.

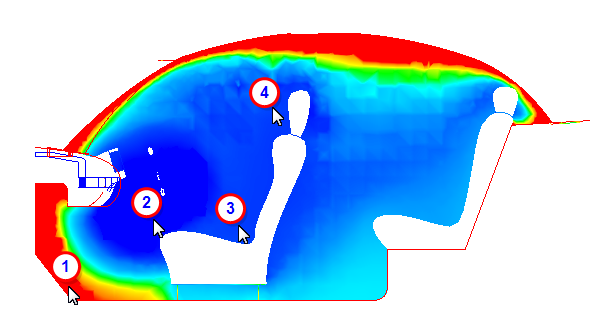

전면 점유자의 발, 무릎, 엉덩이, 머리 근처의 결과 평면을 클릭하여 플롯 점을 선택합니다.
XY 플롯 대화상자에서 플롯을 클릭합니다.
점 표시를 클릭하여 점 기호를 숨깁니다. 요약 확인란을 선택합니다. 결과를 검사한 후 플롯 대화상자를 닫습니다.
참고: 또한 플롯 창 오른쪽 상단에 있는 드롭다운 리스트의 다른 결과 중에서 측정할 결과를 선택할 수도 있습니다.
참고: 전면 점유자의 발은 나머지 점유자보다 약 7°C 더 따뜻합니다. 이 정보는 이 모형을 평가하는 데 사용되므로 요약 상자를 선택하여 결정 기준에 저장합니다.후면 점유자가 경험한 온도를 플로팅하려면 XY 플롯 대화상자를 엽니다(열려 있지 않은 경우). 제목 ‘rear’를 XY 플롯에 지정합니다.

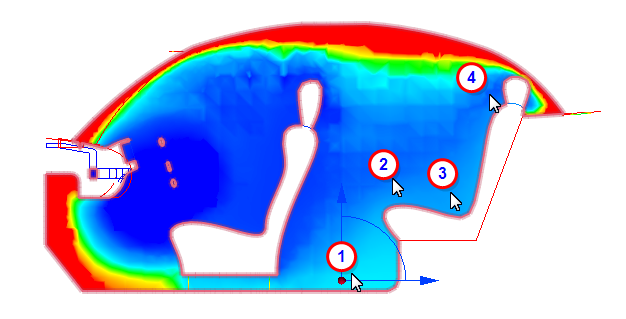

플롯 점을 선택하려면 XY 플롯 대화상자에서 점 추가를 클릭하고 후면 점유자의 발, 무릎, 엉덩이, 머리 근처의 결과 평면을 클릭합니다.
XY 플롯 대화상자에서 플롯을 클릭합니다.

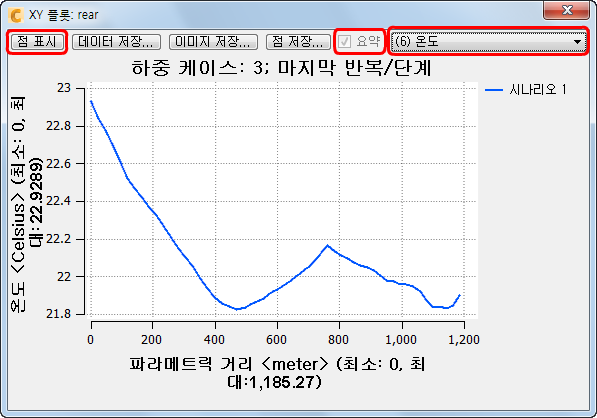

점 표시를 클릭하여 점 기호를 숨깁니다. 요약 확인란을 선택합니다. 결과를 검사한 후 플롯 대화상자를 닫습니다.
참고: 후면 점유자의 발은 머리보다 약 3°C 더 따뜻하고 엉덩이와 무릎은 머리보다 더 따뜻합니다. 이 정보는 이 모형을 평가하는 데 사용되므로 요약 상자를 선택하여 결정 기준에 저장합니다.나중에 비교하기 위해 이 뷰를 저장하려면 모형 밖을 마우스 오른쪽 버튼으로 클릭하고 요약 이미지 캡처를 선택합니다. (또는 결과 탭에서 요약 이미지를 클릭합니다.)
