12장: 결과를 신뢰할 수 있습니까?

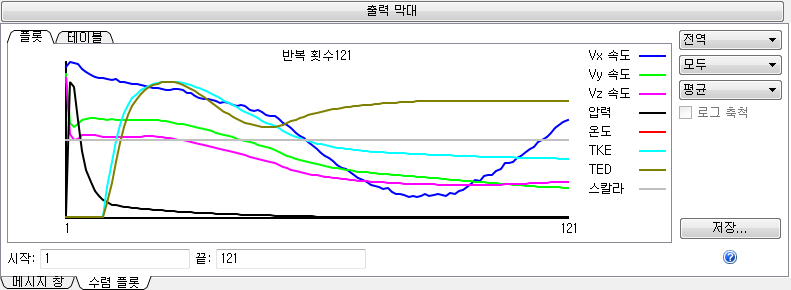

모든 Autodesk® CFD 해석은 다중 반복으로 구성됩니다. 반복은 전체 모형을 대해 진행되는 수치 스윕입니다. 각 자유도(수량)의 수렴은수렴 모니터에 플로팅됩니다.
해석의 초기 단계에서는 결과가 반복에 따라 많이 바뀝니다. 수렴 선은 위아래로 진동할 수 있습니다. 수평 수렴 선은 결과가 더 이상 변경되지 않고 솔루션이 "수렴"된 경우를 나타냅니다.
완전한 수렴에 도달하려면 수많은 반복이 필요합니다. 수렴 수는 응용 사례 및 물리학에 따라 다릅니다. 수렴은 자동 또는 수동으로 결정될 수 있습니다. 자동 수렴 탐지가 솔루션의 진행 상태를 평가하고 있으며 특정 수치 기준이 충족되면 해석을 중지합니다. 지정된 반복 횟수에 도달하기 전에 이러한 중지가 발생할 수 있습니다.
결과를 정량적으로 평가하려면 먼저 수렴에 도달해야 합니다. 해석에서 완전한 수렴에 도달하기 전에 정량적으로 추세를 평가할 수 있습니다.
자동 수렴 평가:
Autodesk® CFD는 솔루션 필드 전체에서 소규모 및 대규모 주파수 변동을 검사하고, 각 자유도의 로컬 및 전역 변동을 평가합니다. 자동 수렴 탐지는 솔루션이 수렴되는 때를 확인하고 해석을 자동으로 중지합니다. (수렴 = 솔루션이 더 이상 변경되지 않는 경우) 이 상태는 사용자가 규정한 반복 횟수에 도달하기 전에 해석이 종료되는 것으로 나타냅니다. 출력 막대에 평평한 선이 감지되었다는 메시지도 함께 표시됩니다.
수동 수렴 평가:
재순환과 같은 흐름 현상이 발생하면 자연스럽게 일부 수량이 변동됩니다. 곡선은 평평해지지 않을 수 있고 자동 수렴에 도달하지 못할 수 있습니다. 수렴을 수동으로 결정하려면
- 수렴 플롯에서 곡선을 검사합니다.
- 수렴 곡선의 주요 수량(예: 압력, 온도 및 기본 속도 구성요소)을 평가합니다.
- 평평한 선은 수렴을 나타냅니다.
