연습 6
이 연습에서는 완료된 해석 결과가 평가할 준비가 되었는지 판단하는 방법을 알아봅니다.
출력 막대에서 수렴 플롯 탭을 클릭합니다.
참고: 자동 강제 대류가 사용으로 설정되었으므로 지정된 반복 횟수 100이 흐름 전용으로 실행되었습니다. 이 후에 최대 250회 열 전용 반복 횟수를 실행했습니다.열 수렴을 얻었는지 확인하려면 반복 횟수를 확인합니다. 반복 횟수가 350회(지정된 흐름과 최대 열 반복 횟수의 합계) 미만인 경우 열 수렴을 달성한 것이므로 해석이 자동으로 중지되었습니다.

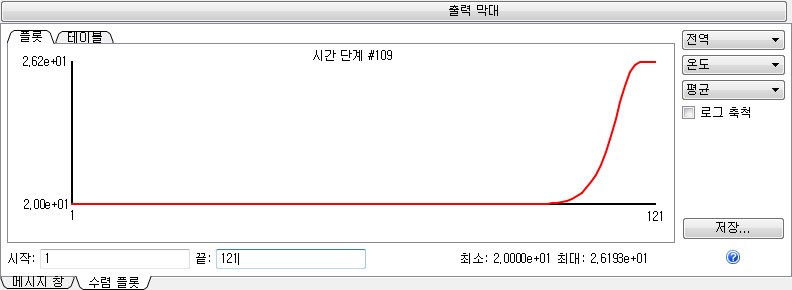

참고: 해석이 중지되기 전에 완료될 때까지 총 반복되는 횟수는 다른 CAD 모형의 변형으로 인해 위의 이미지와 약간 다를 수 있습니다.온도 수렴 플롯을 보려면 결과 메뉴에서 온도를 선택합니다.

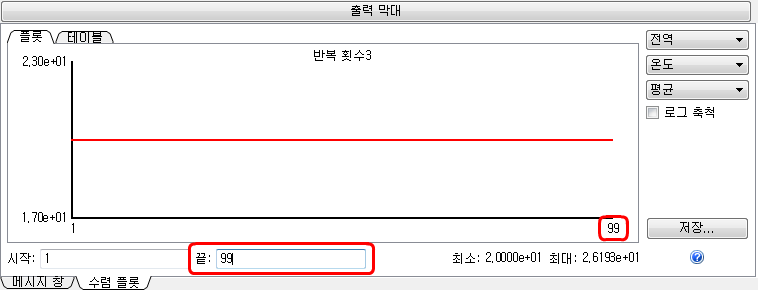

참고: 자동 강제 대류가 사용으로 설정되었으므로 해석의 첫 번째 부분 중에 유동 솔루션만 해석되었습니다. 유동 솔루션이 규정된 반복 횟수(100)에 도달하면 중지되고 열 솔루션만 계산되었습니다. 이는 위의 플롯에서 처음 100회 반복 중에는 온도 곡선이 평평하기 때문입니다.유동 솔루션이 100회 이전에 수렴되었는지 확인하려면 100회 반복 전에 온도에서 변형을 확인합니다. 끝: 필드를 99로 변경하고 Enter 키를 누릅니다.

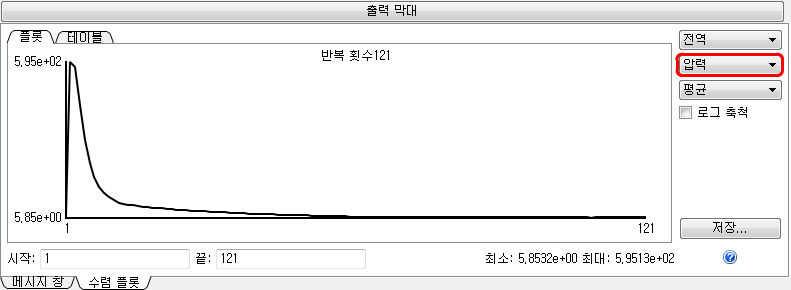

참고: 100회 반복 전에 온도 변화가 시작되었다면 유동 솔루션이 100회 반복 전에 수렴에 도달했음을 알 수 있습니다. 이 경우에는 해당하지 않습니다.유동 솔루션의 안정성을 검사하려면 결과 메뉴에서 압력 및 Vz를 차례로 선택하여 Z 방향(기본 흐름 방향)에서의 압력 및 속도를 확인합니다.
결론: 압력 변동은 최소 및 기본 흐름 변형이 거의 평평하므로 유동 수렴이 추세 연구에 적합합니다.
