체적 CAD 도면요소 그룹 작성
이 단계에서는 볼륨을 CAD 도면요소 그룹으로 수집합니다. CAD 도면요소 그룹을 사용하면 설정을 CAD 모형에 직접적으로 지정하는 데 효과적입니다. 이후 단계에서 이 그룹을 Autodesk® CFD 재료에 연관짓습니다.
1단계: CAD 시작 및 모형 열기
다음 폴더에서 매니폴드 조립품을 엽니다.
Users\Public\Public Documents\Autodesk\CFD 2023\Tutorials\<cad>\automation-study.
참고: <cad>는 Inventor, SolidWorks 또는 PTC Creo입니다.
2단계: CAD 도면요소 그룹 작성
CAD 도면요소 그룹 명령을 클릭합니다.

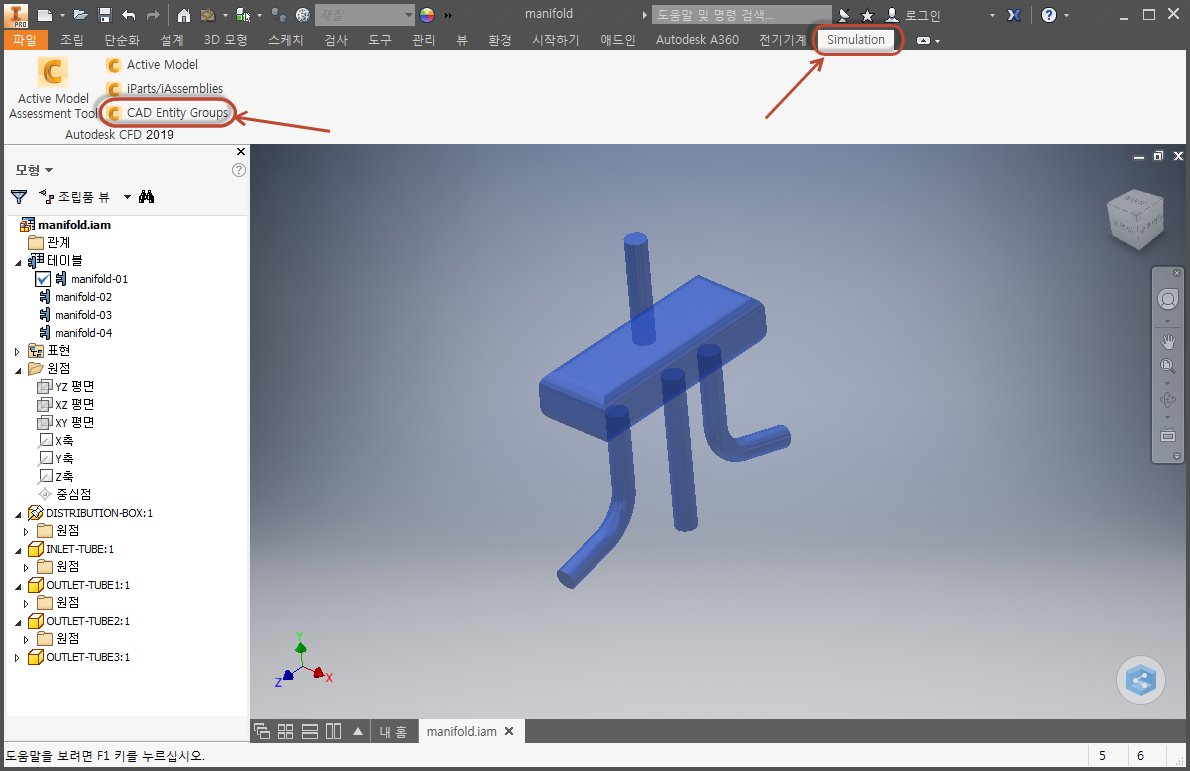

예를 들어 Autodesk® Inventor에서 시작하는 경우 시뮬레이션 및 CAD 도면요소 그룹을 클릭합니다.

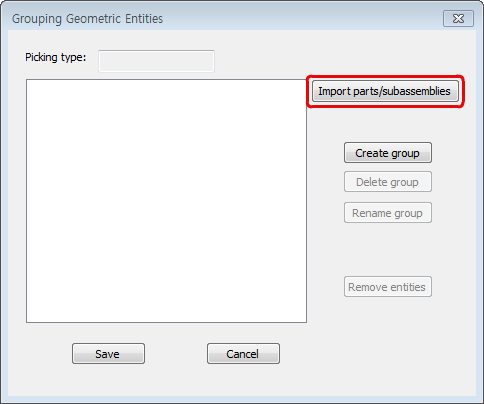

그룹 작성을 클릭합니다.

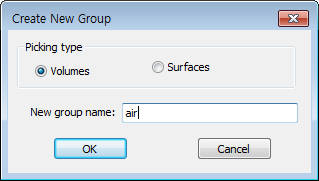

체적을 선택합니다. 그룹 이름으로 "공기"를 입력합니다.
확인을 클릭합니다.
SolidWorks에만 해당: Selection Filter 도구막대에서 솔리드 본체 필터링 아이콘을 선택합니다. (선택 필터 도구막대가 표시되지 않는 경우 F5를 입력합니다).

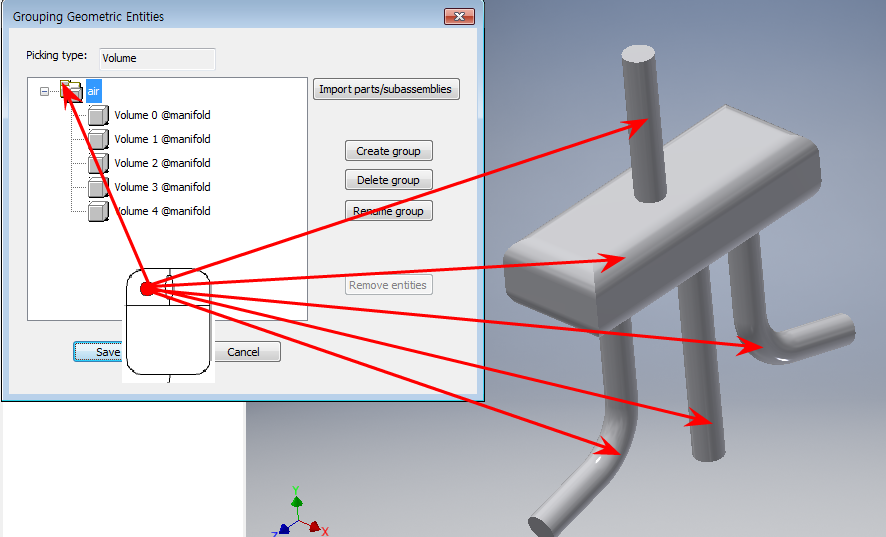

공기 그룹을 클릭하고 모형에서 5개의 부품을 선택합니다.
저장을 클릭합니다.
참고: 모든 부품이 동일한 재료를 가지므로 동일한 그룹에 배치했습니다. 하나 이상의 부품에 다른 재료가 지정되면 다른 그룹에 추가해야 합니다.
CAD 도면요소 그룹에 대한 자세한 정보...
