접촉 저항 재료 지정
선택 모드를 체적으로 설정한 상태에서 외부 공기, 케이스 및 내부 공기를 숨깁니다(표시된 경우).

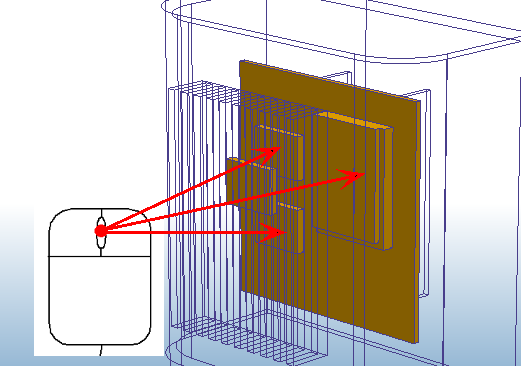

트랜시버 및 보드의 칩 2개를 숨깁니다.
설정 탭에서 선택 모드를 표면으로 설정합니다.

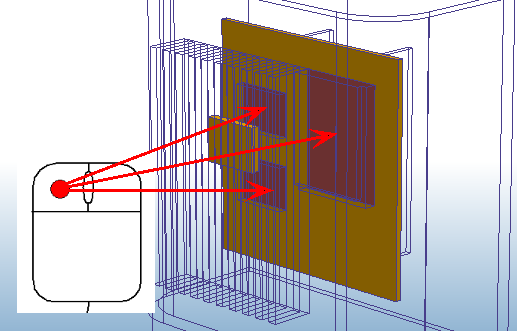

보드에서 3개 접촉 표면 선택
다음 방법 중 하나로 재료 빠른 편집 대화상자를 엽니다.
- 도구막대에서 편집을 클릭합니다.
- 재료 상황에 맞는 패널에서 편집을 클릭합니다.
재료 DB 이름 = 내 재료

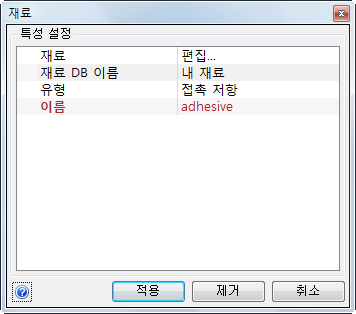

재료 빠른 편집 대화상자에서 유형 = 접촉 저항을 지정합니다.
이름 = 접착
적용을 클릭합니다.
