속도 결과
결과 탭을 클릭합니다.
이 단계에서는 절단면 및 벡터를 사용하여 속도 결과를 검사합니다.
절단면은 모형을 통과하는 슬라이스 위에 결과를 표시합니다. 이를 통해 흐름을 포괄적으로 이해할 수 있습니다. 장치 전체의 속도 방향 및 크기를 표시하려면 벡터를 사용합니다.
결과 탭에서 평면을 클릭합니다.
평면을 작성하려면 평면 상황에 맞는 패널에서 추가를 클릭합니다.
평면의 방향을 지정하려면 마우스 왼쪽 버튼으로 클릭하고 컨텍스트 도구상자에서 Z를 클릭합니다.

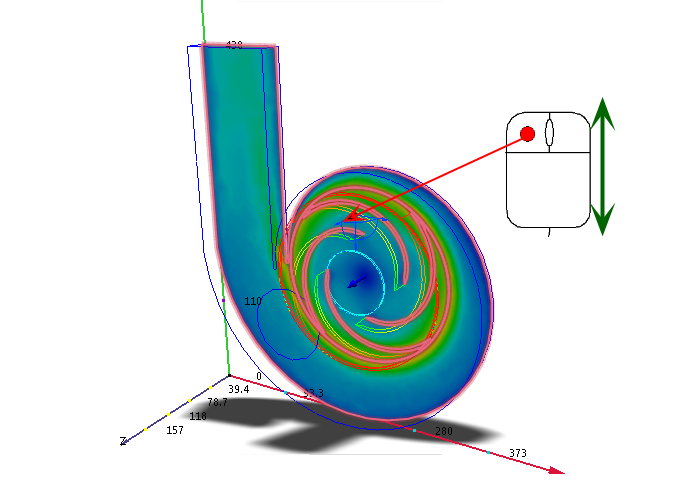

평면을 이동하려면 평면에 수직으로 트라이어드 축을 끕니다.
