MAT를 사용하여 작은 간격 식별

다음 단계에서는 모형의 작은 간격을 살펴봅니다. 의도하지 않은 작은 간격으로 인해 메쉬 요소가 잘못 형성되고 메쉬 오류가 발생하고 유체 체적 작성에 실패할 수 있습니다. 이에 따라 런타임이 길어지고 문제 해결이 어려워질 수 있습니다.

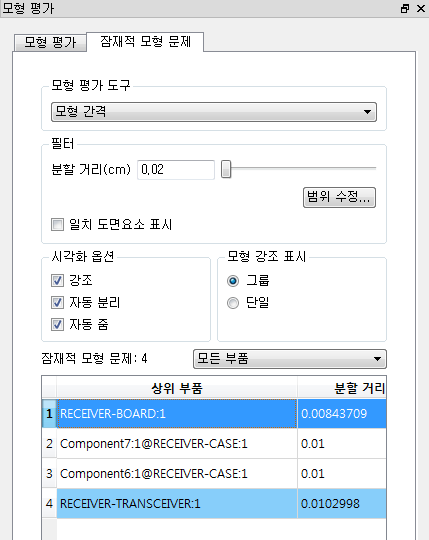

1. 원하는 방법(리본, 드롭다운 또는 마우스 오른쪽 버튼을 눌러 상황에 맞는 메뉴 사용)을 통해 모형 간격을 선택합니다.

2. 리스트에서 RECEIVER-BOARD: 1 부품을 선택합니다.



   참고: 작은 모따기에 의해 보드와 칩이 분리되어 있습니다. 이와 같은 작은 간격에서 메쉬 오류가 발생할 수 있습니다.

3. 분할 거리가 0.01인 다른 상위 부품 선 중 하나를 선택합니다.

   참고: 이 이미지는 하우징이 제대로 결합되지 않음을 보여 줍니다. 이러한 두 부품 사이의 작은 간격으로 인해 유체 체적 생성에 실패하게 됩니다. 여기서 모형은 줌 확대되어 있고 저면도를 향하고 있습니다.



모델 평가 툴킷의 모델 간격에 대한 자세한 정보
