Opisana poniżej procedura umożliwia utworzenie prostokątnego stropu lub połaci dachowej na bazie jednej lub więcej ścian. Jest to przydatne w sytuacji, gdy należy uzyskać dopasowanie linii bazowej stropu lub połaci dachowej do linii bazowej ściany. Podczas tworzenia stropu lub połaci dachowej z pojedynczej ściany wysokość bazowa ściany określa krawędź linii bazowej stropu lub połaci dachowej. Podczas tworzenia stropu lub połaci dachowej z wielu ścian góra pierwszej wybranej ściany określa krawędź linii bazowej stropu lub połaci dachowej.

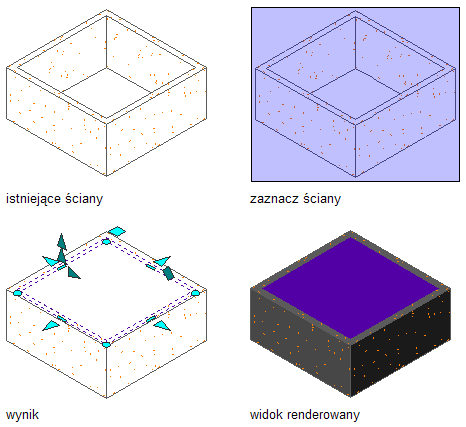

Można utworzyć płaski strop lub połać dachową, która zasięgiem będzie obejmowała obrys kilku ścian, w tym celu należy określić zerowe nachylenie. Zaznaczenie kilku ścian i zerowego nachylenia spowoduje utworzenie kilku stropów lub połaci dachowych.
Jeśli zamknięta polilinia przecina się z jedną z zaznaczonych ścian, strop lub połać dachowa są nieprawidłowe. Należy wtedy wybrać ściany od początku.
Tworzenie połaci dachowej na podstawie ściany
- Otwórz paletę narzędzi Projekt i wybierz narzędzie Strop lub Połać dachowa.
(W razie potrzeby przewiń paletę do żądanego narzędzia).
- Kliknij prawym przyciskiem myszy narzędzie i wybierz opcje Zastosuj właściwości narzędzia
Szkic i ściany (lub Szkic, ściany i dach w przypadku narzędzi obróbki połaci dachowej). - Zaznacz jedną lub więcej ścian i naciśnij klawisz Enter.
- Wpisz literę t (tak), aby usunąć ściany, lub literę n (nie), aby zostały one zachowane na rysunku.
- Określ metodę wyrównania stropu:
Aby wyrównać… Wykonaj następujące czynności... górę stropu lub połaci dachowej z pierwszym określonym punktem wpisz literę g (góra). środek stropu lub połaci dachowej z pierwszym określonym punktem wpisz literę o (środek). dół stropu lub połaci dachowej z pierwszym określonym punktem wpisz literę d (dół). linia nachylenia stropu lub połaci dachowej z pierwszym określonym punktem wpisz literę l (linia nachylenia). Uwaga: Wyrównanie to służy tylko do wstawiania stropu lub połaci dachowej i nie jest zachowywane jako parametr wstawionego obiektu.Linia nachylenia określa położenie linii bazowej stropu lub połaci dachowej względem jej dolnej powierzchni. Grubość odstępu wpisywana w ustawieniach stylu odpowiada odstępowi między linią bazową a powierzchnią dolną.
- Określ wyrównanie ściany dla dopasowania krawędzi:
Aby wyrównać krawędź linii podstawy stropu lub połaci dachowej z... Wykonaj następujące czynności... lewą stroną ściany na podstawie kierunku rysowania ścian wpisz literę l (lewo). środkiem ściany wpisz literę o (środek). prawą stroną ściany na podstawie kierunku rysowania ścian wpisz literę r (prawo). linią bazową ściany wpisz literę b (linia bazowa). - Aby określić kierunek nachylenia, wpisz literę l (w lewo) lub r (w prawo).
Kierunek nachylenia jest oparty na kierunku rysowania ścian.

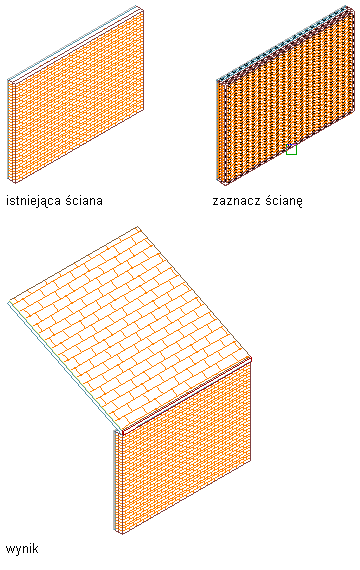

Tworzenie połaci na bazie ścian
- W razie potrzeby zmodyfikuj właściwości stropu lub połaci dachowej za pomocą opcji dostępnych w palecie właściwości.
