Aby utworzyć etykiety elewacji z ustawieniami użytkownika

Użyj tej procedury, aby dodać etykietę elewacjiz ustawieniami, które określisz.

1. Kliknij kolejno kartę Opispanel NarzędziaNarzędzia opisu.
2. Wybierz narzędzie etykiety elewacji.

   W razie potrzeby przewiń paletę, aby wyświetlić żądane narzędzie.

3. W obszarze rysunku określ punkt wstawienia etykiety elewacji.

   Można przesunąć lub ukryć paletę Właściwości, aby odsłonić większy obszar rysunku.

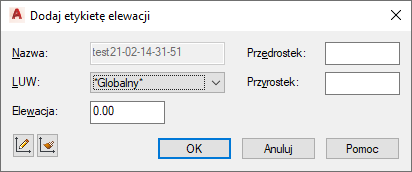

   Zostanie wyświetlone okno dialogowe Dodaj etykietę elewacji.



4. Wybierz układ współrzędnych dla etykiety elewacji:

   Aby...	Wykonaj następujące czynności...
   wybrać istniejący układ współrzędnych z rysunku	w obszarze LUW wybierz układ współrzędnych z listy.
   utworzyć nowy nazwany lokalny układ współrzędnych (LUW)	kliknij (Zdefiniuj LUW) i zdefiniuj nowy LUW na ekranie.
   użyć LUW istniejącej etykiety elewacji	kliknij (Uzgodnij LUW) i wybierz etykietę elewacji na ekranie.

5. Wprowadź wartość wysokości dla etykiety.

   Wprowadzona wartość jest zawsze obliczana względem wybranego układu współrzędnych. Po zmianie układu współrzędnych wartość Z etykiety elewacji jest automatycznie przeliczana.

   Załóżmy na przykład, że zdefiniowany jest LUW o nazwie „Pierwsze piętro”, w którym początek osi Z wypada na wysokości 3 m. Załóżmy też, że mamy etykietę elewacji wstawioną do GUW z ustawioną wysokością 2 m. Po zmianie układu współrzędnych na „Pierwsze piętro” wartość Z wartość etykiety elewacji zmieni się na ‑1 m.

6. W razie potrzeby wprowadź przedrostek i przyrostek etykiety elewacji.
7. Kliknij przycisk OK.
