Celem tego ćwiczenia jest poznanie kilku sposobów zmiany stylu etykiet.
Zależnie od typu etykiet, którą należy zmienić, oraz od ich liczby, styl etykiet zmienia się na następujących poziomach.
- Obiekty pojedynczej etykiety, obejmujące etykiety łuku linii trasowania i etykiety stycznych.
- Obiekty grup etykiet, obejmujące etykiety pikiety linii trasowania oraz etykiety punktów geometrii.
- Obiekty indywidualnej etykiety stanowiące część grupy, takie jak pojedyncza etykieta pikiety linii trasowania.
- Obiekty etykietowane indywidualnie na liście w oknie Nawigator, obejmujące działki, punkty i sieć rurociągów.
Zobacz Ćwiczenie 1: Tworzenie tabeli powierzchni działki, aby uzyskać informacje na temat zmiany stylu etykiety powierzchni działki za pomocą widoku listy karty Nawigator.
Ćwiczenie stanowi kontynuację części Ćwiczenie 4: Zmiana stanu po przeciągnięciu etykiety.
Zmiana stylu etykiety obiektu pojedynczej etykiety
- Przesuń i powiększ widok do obszaru na końcu ślepej uliczki ulicy zachodniej.
- Kliknij czerwoną etykietę łuku między pikietami 0+200 i 0+220 na ulicy zachodniej.
Na etykiecie łuku pojawią się uchwyty, ale żadna inna etykieta nie będzie zaznaczona. Ta etykieta jest obiektem pojedynczej etykiety, który nie należy do grupy etykiet.
- Kliknij etykietę prawym przyciskiem myszy. Wybierz polecenie Właściwości.
- Należy zauważyć, że na palecie Właściwości na liście Styl etykiety łuku można wybrać opcję Ogólny styl etykiety łuku. Style ogólne można stosować do etykiet linii i łuku opisujących linię trasowania, profil lub segmenty działki. Wybierz opcje Ogólny styl etykiety łuku
Tylko promień. Styl pojedynczej etykiety łuku zmieni się, ale pozostałe etykiety łuku w ślepej uliczce nie ulegną zmianie.
- Naciśnij klawisz Esc, aby anulować zaznaczenie etykiety.
Zmieniony styl etykiety łuku
W tym ćwiczeniu jest wykorzystywany rysunek Labels-5b.dwg, który został zmodyfikowany w poprzednim ćwiczeniu. Można również otworzyć rysunek Labels-5c.dwg znajdujący się w folderze rysunków samouczka.
Zmiana stylu etykiety obiektów grupy etykiet
- Kliknij etykietę pikiety 0+220.
Na wszystkich etykietach pikiety pojawią się uchwyty, co oznacza, że etykieta pikiety 0+220 jest częścią grupy etykiet pikiety.
- Kliknij etykietę prawym przyciskiem myszy. Wybierz polecenie Właściwości.
- Na palecie Właściwości na liście Styl etykiety pikiety głównej wybierz opcję Prostopadły ze znacznikiem.
Styl etykiety zmieni się w przypadku wszystkich etykiet pikiety głównej na ulicy zachodniej.
- Naciśnij klawisz Esc, aby anulować zaznaczenie etykiet pikiety głównej.

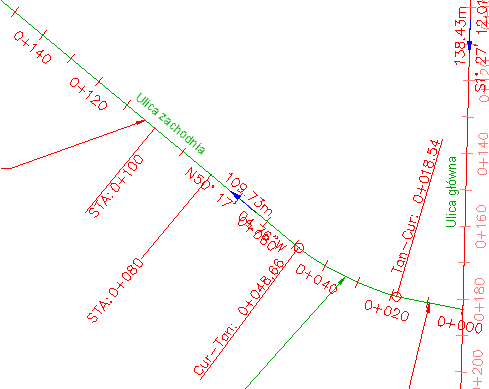

Zmieniony styl grupy etykiet pikiety głównej
Zmiana stylu etykiety obiektu indywidualnej etykiety będącego częścią grupy
- Naciśnij klawisz Ctrl i kliknij etykietę pikiety 0+060.
Uchwyt się pojawi tylko na etykiecie 0+060. Pozostałe etykiety pikiety głównej nie są zaznaczone.
- Kliknij etykietę prawym przyciskiem myszy. Wybierz polecenie Właściwości.
- Na palecie Właściwości na liście Styl etykiety pikiety głównej wybierz opcję Prostopadły z linią.
Styl etykiety zmienia się tylko dla etykiety pikiety 0+060. Pozostałe etykiety pikiety głównej na ulicy zachodniej zachowają swój styl.
- Naciśnij klawisz Esc, aby anulować zaznaczenie etykiety.

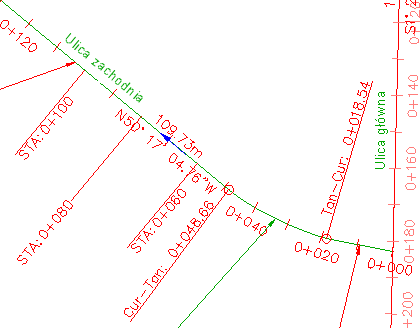

Zmieniony styl etykiety pikiety głównej: tylko STA: 0+060
Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 6: Tworzenie stylu etykiety, który odnosi się do innego obiektu.
