Okno dialogowe dopasowania ustawień COGO

To okno dialogowe służy do określania domyślnej metody dopasowania wyświetlanej w oknie dialogowym ciągu poligonowego oraz kolorów używanych do wyświetlania wyników w oknie dialogowym i na rysunku. Tego okna dialogowego można również użyć do określenia, w jaki sposób dane krzywej mają być traktowane po dopasowaniu.

Metody dopasowania

Umożliwia określenie domyślnej metody dopasowania wyświetlanej w oknie dialogowym ciągu poligonowego oraz kolorów używanych do wyświetlania wyników w oknie dialogowym i na rysunku.

• Kompas: metoda korekty, w której zakłada się, że na błędy zamknięcia równy wpływ mają błędy pomiarów kątów i odległości. Błędy zamknięcia w wartościach szerokości geograficznej i odchylenia rozkładają się zgodnie ze stosunkiem długości linii do całkowitej długości ciągu poligonowego.
• Przejście: metoda równoważenia ciągu poligonowego, w której zakłada się, że na błędy zamknięcia większy wpływ mają błędy pomiaru odległości, a mniejszy — błędy pomiaru kątów. Korekty rozkładają się według stosunku szerokości geograficznej i odchylenia poszczególnych odgałęzień ciągu do sumy szerokości i odchyleń całego ciągu.
• Crandall: metoda równoważenia ciągu poligonowego, w której cały błąd kąta rozkłada się na cały ciąg poligonowy, a wszelkie zmiany ciągu wynikają z modyfikacji odległości. Zmiana odległości każdego odgałęzienia dobierana jest w taki sposób, aby uzyskać jak najmniejszą sumę kwadratów. W korektach błędów zamknięcia zakłada się, że błędy te są losowe i mają rozkład normalny oraz, że przed rozpoczęciem procedury korekty skorygowano już wszystkie błędy kątów.
• Linia grantu: wykorzystywana wyłącznie do otwartych ciągów poligonowych. Umożliwia skalowanie i obracanie ciągu poligonowego na podstawie linii zdefiniowanej przez punkt początkowy i punkt zamknięcia, które można określić w oknie dialogowym ciągu poligonowego.

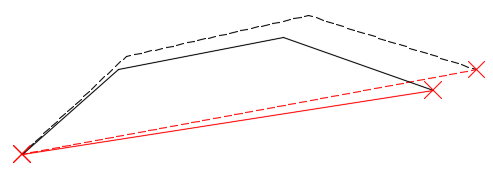

  Na poniższej ilustracji, oryginalny ciąg poligonowy jest czarną ciągłą linią, a ciąg poligonowy dopasowany za pomocą metody linii grantu jest czarną linią przerywaną. Czerwone linie nie są częścią ciągu poligonowego, są liniami odniesienia do wskazywania ustawień dopasowania obrotu i skali.



• Kątowe: umożliwia określenie koloru stosowanego do wyświetlania wyników wyrównania kątowego w oknie dialogowym ciągu poligonowego.

Dopasuj krzywe

To ustawienie określa, w jaki sposób dane krzywej ciągu poligonowego są prezentowane w celu dopasowania. Same krzywe nie mogą być dostosowane, dlatego też linie są dodawane do ciągu poligonowego tak, aby przedstawić krzywe, a krzywe są usuwane. Można określić, czy linie są dodawane w poprzek cięciwy czy są one dodawane w punktach przecięcia krzywej.

W poprzek cięciwy

Umożliwia tworzenie linii w poprzek cięciwy krzywej.

W przypadku wybrania tej metody, boki, które przedstawiają krzywe są wyświetlane jako "<numer strony> Łuk" w oknie dialogowym ciągu poligonowego.

W punkcie przecięcia (PP)

Umożliwia dodanie linii, które przecinają się w punkcie przecięcia krzywej.

Przedłuż styczne do punktu przecięcia (PP)

Umożliwia określenie, czy sąsiadujące styczne boków ciągu poligonowego są przedłużane do punktów przecięcia (PP) krzywej łącząc boki.

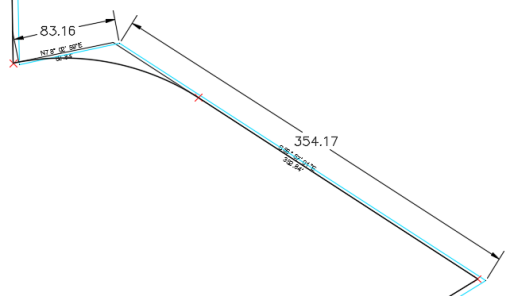

• Po zaznaczeniu okna wyboru Przedłuż styczne do punktu przecięcia, boki, które reprezentują krzywe są łączone z przylegającymi bokami, jeśli są one styczne do krzywych. Na poniższej ilustracji, bok, który reprezentuje krzywą biegnącą od punktu przecięcia (PP) do punktu PT jest łączony z bokiem przyległym ciągu poligonowego. Wymiary na rysunku są wykorzystywane do przedstawienia wynikowych boków.



  Łączone boki są wyświetlane z ich połączonymi elementami składowymi, takimi jak "<numer boku > Łuk 2 – linia ", na przykład, w oknie dialogowym ciągu poligonowego.

• Po usunięciu zaznaczenia okna wyboru Przedłuż styczne do punktu przecięcia boki, które reprezentują krzywe nie są łączone z przyległymi bokami stycznych. Na poniższej ilustracji bok, który reprezentuje krzywą od punktu przecięcia (PP) do punktu PT nie jest połączony z przyległym bokiem ciągu poligonowego. Wymiary na rysunku są wykorzystywane do przedstawienia wynikowych boków.



  Boki, które reprezentują krzywe są wyświetlane jako "<numer > Łuk 1" i "<numer > Łuk 2", na przykład w ciągu poligonowym w oknie dialogowym.
