Etykietowanie kodów punktów korytarza w widoku przekroju

Etykiety dodaje się do kodów punktów korytarza przy użyciu stylu zestawu kodów lub zestawu etykiet przekroju. W wypadku korzystania z opisanego poniżej zestawu etykiet przekroju można uwzględnić styl etykiet punktów korytarza.

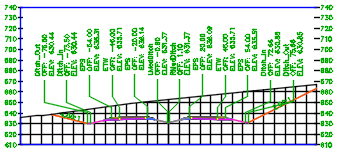

Podczas używania zestawu etykiet, zawierającego style etykiet punktów korytarza, istnieje możliwość rozsunięcia etykiet tak, aby nie nakładały się na siebie, zgodnie z poniższą ilustracją.

Etykietowanie kodów punktów korytarza w widoku przekroju z zastosowaniem zestawu etykiet przekroju

Ustawianie stylu zestawu kodów na rysunku zawierającym korytarz

1. Otwórz rysunek zawierający korytarz.
2. Na karcie Obszar narzędzi Ustawienia rozwiń pozycje Ogólne Style uniwersalne Style zestawów kodów.
3. Kliknij prawym przyciskiem myszy węzeł Style zestawów kodów, a następnie opcję Nowy. Ewentualnie kliknij prawym przyciskiem myszy istniejący styl zestawu kodów oraz polecenie Edytuj.
4. Użyj karty Kody w oknie dialogowym Styl zestawu kodów, aby dodać punkty podzespołu do stylu zestawu kodów.
5. Przypisz odpowiednio style etykiet do kodów punktów.
   Uwaga: Style etykiet nie będą używane bezpośrednio do kodów punktów w widokach przekrojów, ponieważ zastosowany zostanie zestaw etykiet. Przypisanie stylów umożliwia natomiast dodanie etykiety do punktów (patrz krok 13 poniżej).
6. Zmień odpowiednio inne ustawienia w oknie dialogowym, a następnie kliknij przycisk OK.

Ustawianie stylu etykiety przekroju punktów korytarza

7. Na karcie Obszar narzędzi Ustawienia rozwiń pozycje Przekrój Style etykiety Punkty korytarza.
8. Kliknij prawym przyciskiem myszy węzeł Punkty korytarza, a następnie opcję Nowy. Ewentualnie kliknij prawym przyciskiem myszy istniejący styl etykiety oraz polecenie Edycja.
9. W oknie dialogowym Edytor stylów etykiet ustaw styl i kliknij przycisk OK.

Ustawianie zestawu etykiet przekroju

10. Na karcie Obszar narzędzi Ustawienia rozwiń pozycje Przekrój Style etykiety Zestawy etykiet.
11. Kliknij prawym przyciskiem myszy węzeł Zestawy etykiet, a następnie opcję Nowy. Ewentualnie kliknij prawym przyciskiem myszy istniejący zestaw etykiet oraz polecenie Edycja.
12. Użyj karty Etykiety okna dialogowego Zestaw etykiet przekroju, aby dodać typ Punkty korytarza do zestawu etykiet.
13. Przypisz styl etykiety w kolumnie Styl.
    Ważne: Styl etykiety Punkty korytarza zostanie zastosowany tylko do tych punktów, którym przypisano styl w zestawie kodów (zobacz krok 4 powyżej). Styl etykiety Punkty korytarza zastępuje style przypisane w zestawie kodów tylko w widokach przekroju.
14. W kolumnie Rozsuń etykiety określ opcję układu schodkowego tak, aby etykiety kodów punktów nie nakładały się na siebie.
15. Zmień odpowiednio inne ustawienia w oknie dialogowym, a następnie kliknij przycisk OK.

Tworzenie linii próbkowania korytarza, jeśli jeszcze nie istnieją

16. Kliknij kartę Narzędzia główne panel Widoki profilu i przekroju opcję Linie próbkowania Wyszukiwanie . Wybierz linię trasowania i użyj paska Narzędzia linii próbkowania, aby utworzyć linie próbkowania.

Przed rozpoczęciem tworzenia przekrojów i widoków przekrojów określ ustawienie Format dodawania etykiet kodów punktów korytarza

17. Na karcie Obszar narzędzi Ustawienia kliknij prawym przyciskiem myszy pozycje Widok przekroju Edytuj ustawienia elementu.
18. W części Tworzenie widoku przekroju okna dialogowego Edytuj ustawienia elementu — Widok przekroju sprawdź, czy w polu Metoda dodawania etykiet kodów punktów korytarza ustawiono opcję Zestaw etykiet przekroju. Określ odpowiednio inne ustawienia i kliknij przycisk OK.

Tworzenie przekrojów i widoków przekrojów

19. Kliknij kartę Narzędzia główne panel Widoki profilu i przekroju opcję Utwórz wiele widoków przekroju Wyszukiwanie .
20. W kreatorze Utwórz wiele widoków przekroju kliknij stronę Opcje wyświetlania przekroju .
21. W części Wybierz przekroje do rysowania sprawdź, czy zaznaczono pole wyboru Rysuj dotyczące korytarza.
22. W wierszu odnoszącym się do korytarza kliknij kolumnę Zestaw etykiet, aby wyświetlić okno dialogowe Wybierz zestaw etykiet.
23. Wybierz zestaw etykiet, do którego dodano typ etykiety Punkty korytarza, a następnie kliknij przycisk OK.
24. W wierszu dotyczącym korytarza kliknij kolumnę Styl, aby wyświetlić okno dialogowe Wybierz styl.
25. Wybierz styl zestawu kodów ustawiony powyżej i kliknij przycisk OK.
26. Kliknij opcję Utwórz widoki przekroju i wybierz położenie widoków na rysunku.
Uwaga: Aby wyświetlić prawidłowe wartości etykiet (nie wartości interpolowane) dla korytarza z odniesieniami do danych, należy zastosować zespół korytarza do wszystkich pikiet na rysunku źródłowym skrótu do danych, które mają być oznaczone etykietą. Zespół powinien być zastosowany w tych samych pikietach co linie próbkowania, które zostały utworzone na korytarzu z odniesieniami do danych. Po zastosowaniu zespołu do pikiet na rysunku źródłowym i zsynchronizowaniu odniesień do skrótów do danych etykiety korytarzy z odniesieniami do danych zostaną zaktualizowane o poprawne wartości.

Aby określić, czy etykiety mają być dodawane do interpolowanych punktów korytarza na korytarzu z odniesieniami do danych, można użyć ustawienia Dodaj etykiety do punktów interpolowanych z korytarzy DREF w oknie dialogowym Edytuj ustawienia elementu — Widok przekroju.

Zmiana istniejących etykiet punktów korytarza w celu użycia zestawu etykiet przekroju

Jeśli na rysunku utworzono już etykiety kodów punktów z zastosowaniem stylu zestawu kodów przekroju, można dodać do zestawu typ etykiety Punkty korytarza poprzez edycję etykiet przekroju. Następnie można wyłączyć wyświetlanie etykiet stylu zestawu kodów przekroju.

1. Kliknij prawym przyciskiem myszy korytarz w widoku przekroju, a następnie kliknij polecenie Edytuj etykiety.
2. Użyj karty Etykiety okna dialogowego Zestaw etykiet przekroju, aby dodać typ Punkty korytarza do zestawu etykiet.
3. Kliknij przycisk OK.
4. W wierszu polecenia wprowadź ciąg CorridorSectionLabelsConvert.
5. W grupie wybierz widok przekroju, który ma zostać przekształcony.
6. Wprowadź literę P, aby wyłączyć widoczność istniejących etykiet stylu zestawu kodów i wyświetlać tylko etykiety stylu punktów korytarza.
   Uwaga: Aby przełączyć sposób wyświetlania etykiet i pozostawić widoczne tylko istniejące etykiety stylu zestawu kodów, wywołaj to polecenie i wprowadź literę C.
   Uwaga: Opcje te nie umożliwiają tworzenia nowych etykiet. Pozwalają jedynie na przełączanie między wyświetlaniem istniejących etykiet stylu zestawu kodów i etykiet stylu punktów korytarza.
