Zmiana rzędnej wielu części sieci ciśnieniowych opartych na częściach

To polecenie pozwala na zmianę głębokości części sieci ciśnieniowej opartej na częściach.

  1. Wybierz sieć ciśnieniową opartą na częściach. Jest wyświetlana kontekstowa karta wstążki Sieć ciśnieniowa.
  2. W panelu Zmień kliknij opcję Edytuj sieć Narzędzia układu profilu Wyszukiwanie .
  3. Kliknij przycisk Zmień rzędną Wyszukiwanie .
  4. Wybierz części do edycji.
  5. Określ punkt bazowy i punkt końcowy. Punkty te określają głębokość i kierunek (dodatni lub ujemny) edycji rzędnych.

    Pikiety, długości i kąty gięcia nie są zmieniane podczas modyfikacji rzędnych. Połączenia są zachowywane między częściami, które zostały przeniesione, ale są przerywane w początkowych i końcowych punktach wybranych części.

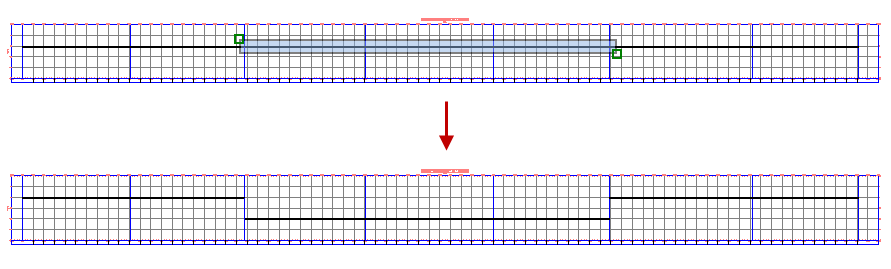

  6. Poniższa ilustracja przedstawia wybór części do edycji i zmiany wynikowe w odniesieniu do rzędnych części.
