Informacje na temat narzędzi profilu planu sieci ciśnieniowej opartej na częściach

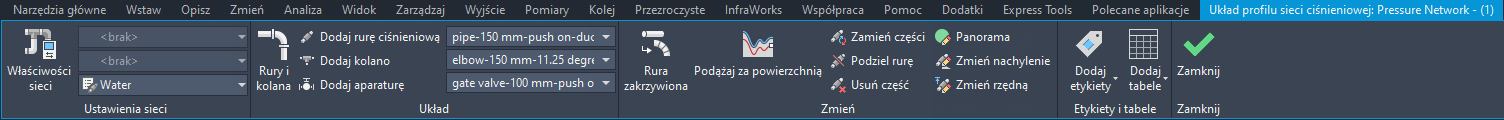

Użyj wstążki Układ profilu sieci ciśnieniowej, aby pracować z sieciami ciśnieniowymi w widoku profilu.
Aby uzyskać dostęp do karty Układ profilu sieci ciśnieniowej, wybierz sieć ciśnieniową w profilu. W panelu Zmień kliknij opcję Edytuj siećNarzędzia układu profiluWyszukiwanie .
Uwaga: Sieć ciśnieniowa musi znajdować się w widoku profilu przed udostępnieniem wstążki Układ profilu sieci ciśnieniowej.
Poniższe polecenia są dostępne w panelu Ustawienia sieci:
Powierzchnia referencyjna: określa powierzchnię odniesienia używaną do ustalenia rzędnych sieci ciśnieniowej.
Linia trasowania odniesienia: określa linię trasowania odniesienia, która zawiera informacje o pikiecie i odsunięciu dla sieci ciśnieniowej.
Lista części sieci ciśnieniowej: określa listę części sieci ciśnieniowej, która zawiera części dostępne podczas tworzenia układu.
Poniższe polecenia są dostępne w panelu Układ:
Rury i kolana: umożliwia tworzenie segmentów rur sieci ciśnieniowej opartej na częściach w widoku profilu i wstawienie kolan pionowych przy zmianach kierunku.
Dodaj rurę ciśnieniową: umożliwia dodanie rury ciśnieniowej lub szeregu połączonych rur do sieci ciśnieniowej opartej na częściach w widoku profilu.
Dodaj kolano: umożliwia dodanie pionowego kolana do sieci ciśnieniowej opartej na częściach w widoku profilu.
Uwaga: W widoku profilu nie można dodawać innych typów złączek dostępnych w katalogach domyślnych.
Dodaj aparaturę: umożliwia dodanie aparatury w sieci ciśnieniowej opartej na częściach w widoku profilu.
Poniższe polecenia są dostępne w panelu Zmień:
Rura zakrzywiona: umożliwia przekształcenie prostego segmentu rury ciśnieniowej na zakrzywiony segment w widoku profilu.
Podążaj za powierzchnią: umożliwia modyfikowanie części sieci ciśnieniowej, tak aby były zgodne z rzędnymi powierzchni odniesienia.
Podziel rurę: umożliwia podział rury ciśnieniowej na dwie rury ciśnieniowe w wybranym punkcie. Rury ciśnieniowe są połączone i są zawarte w tej samej sieci co oryginalna rura ciśnieniowa.
Usuń część: umożliwia usunięcie wybranej części z sieci ciśnieniowej. Użyj polecenia Usuń część, aby usunąć części sieci z rysunku (opcja ta umożliwia usunięcie części z widoku planu i widoku profilu). Użycie polecenia Wymaż programu AutoCAD w celu usunięcia części w widoku profilu spowoduje usunięcie obiektu jedynie z widoku profilu.
Panorama: otwiera okno sieci ciśnieniowej Panorama, w którym można wyświetlać i edytować właściwości sieci ciśnieniowej.
Zmień nachylenie: umożliwia zmianę nachylenia wielu połączonych części sieci ciśnieniowej opartej na częściach.
Zmień rzędną: umożliwia zmianę rzędnej wielu wybranych części w sieci ciśnieniowej opartej na częściach przez przesunięcie ich w widoku profilu.
