Zmiana nachylenia wielu części sieci ciśnieniowej opartej na częściach

  1. Wybierz sieć ciśnieniową opartą na częściach. Jest wyświetlana kontekstowa karta wstążki Sieć ciśnieniowa.
  2. W panelu Zmień kliknij opcję Edytuj sieć Narzędzia układu profilu Wyszukiwanie .
  3. Kliknij przycisk Zmień nachylenie Wyszukiwanie .
  4. Wybierz części do edycji.
    Uwaga: Wybór części powinien być ciągły. Jeśli wybrano dwie rury, ale nie zaznaczono złączki je łączącej, polecenie będzie działać tylko w odniesieniu do pierwszej wybranej rury.
  5. Określ nachylenie poprzez wprowadzenie jego wartości (w procentach).
    Uwaga: W tym poleceniu używana jest konwencja, w której po wprowadzeniu wartości nachylenia dodatnie wartości przenoszone są w dół (względem punktu początkowego rury ciśnieniowej), a ujemne w górę.

    Podczas edycji nachylenia początkowa i końcowa pikieta rury pozostaje niezmieniona. Zmieniona zostaje długość 2D.

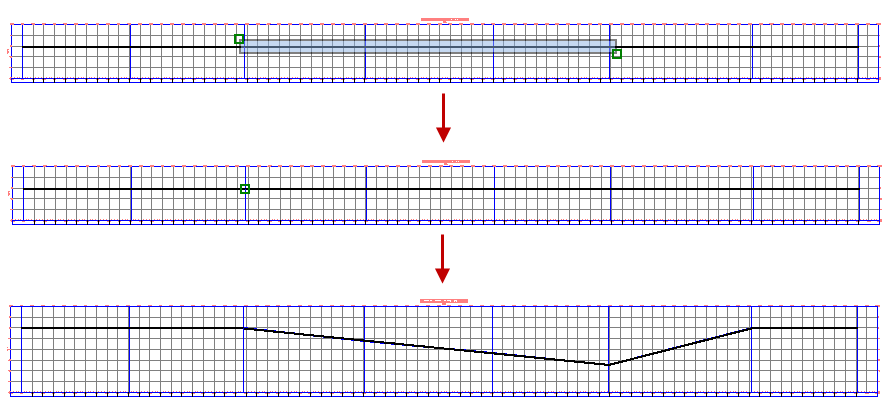

  6. Poniższa ilustracja przedstawia wybór części, punkt utrzymania i zmiany wynikowe w odniesieniu do nachylenia sieci ciśnieniowej.
