Informacje o maskach powierzchni

Maski umożliwiają blokowanie wybranych obszarów powierzchni i zapobieganie ich wyświetlaniu lub renderowanie fragmentów powierzchni przy użyciu określonego materiału do renderowania.

Typ masek

Zdefiniuj jeden z dwóch rodzajów maski powierzchni: zewnętrzną lub wewnętrzną.

Uwaga: Jeśli zostanie zdefiniowana maska wewnętrzna, na tej samej powierzchni nie będzie można użyć maski zewnętrznej.

Maski zewnętrzne

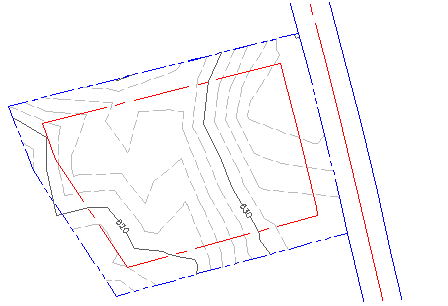

W masce zewnętrznej część powierzchni znajdująca się poza wyznaczonym wielobokiem jest ukryta (obszar wyświetlania fragmentów zewnętrznych jest przycinany do segmentów maski):

Maski wewnętrzne

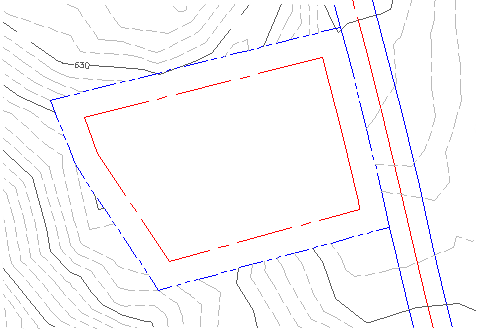

W masce wewnętrznej ukrycie jest stosowane do części powierzchni leżącej w obrębie wyznaczonego wieloboku:

Uwaga: Dla danej powierzchni można utworzyć tylko jedną maskę wewnętrzną.

Właściwość maski Tylko renderowanie

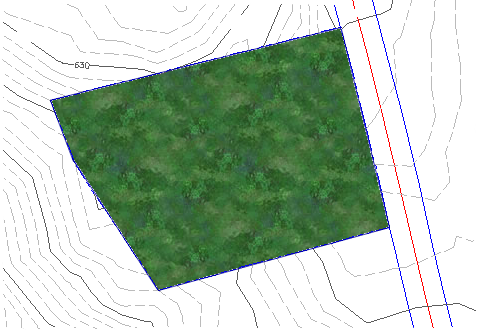

Jeśli zostanie zdefiniowana maska wewnętrzna i zewnętrzna z właściwością tylko do renderowania, określony materiał do renderowania zostanie zastosowany do wnętrza lub zewnętrza wieloboku maski. Powierzchnia nie jest maskowana, ale podczas jej renderowania jest wyświetlany wzór materiału do renderowania. Na poniższym rysunku pokazano materiał do renderowania zastosowany do maski wewnętrznej:

Definiowanie masek

Maski można tworzyć na bazie działek programu Autodesk Civil 3D oraz następujących rodzajów obiektów wielobocznych:

Polilinie Polilinie 3D okręgi elipsy prostokąty

płaszczyzny figury miernicze linie charakterystyczne segmenty działki powierzchnie

Po utworzeniu maski opartej na wybranym obiekcie wszelkie późniejsze modyfikacje obiektu powodują automatyczną aktualizację geometrii maski. Jeśli obiekt bazowy zostanie usunięty, zostanie skasowana również maska.

Wyświetlanie masek

Sposób wyświetlania maski zależy od ustawień wyświetlania stylu powierzchni, do której istnieją odnośniki. Stosowany rodzaj wyświetlania to przycięcie do segmentów maski lub krzyżowo przez segmenty:

Typ wyświetlania	Utnij/Krzyż
Punkty	Utnij
Trójkąty	Krzyż
Granica	B/D*
Warstwice	Utnij
Siatka	Utnij
Kierunki	Krzyż
Rzędne	Krzyż
Nachylenia	Krzyż
Wektory nachyleń	Krzyż
Zlewiska	Krzyż

* Sposób wyświetlania granic nie zależy od masek.

Na ilustracji poniżej przedstawiono przykład wyświetlania krzyżowego (trójkąty):

Na ilustracji poniżej przedstawiono przykład wyświetlania z przycięciem (warstwice):
