Tworzenie wykresów transportu robót ziemnych

Kreator Utwórz wykres transportu robót ziemnych umożliwia utworzenie wykresu za pomocą kliknięcia przy jednoczesnym zaakceptowaniu domyślnych ustawień nazwy, stylu, sposobu wyświetlania i opcji wyrównywania.

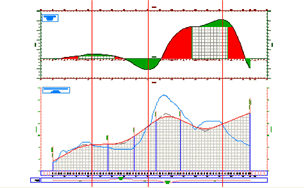

Przed utworzeniem wykresu robót ziemnych konieczne jest posiadanie listy materiałów na rysunku. Wykres robót ziemnych (górna część) można mapować bezpośrednio z widoku profilu (dolna część) utworzonego z tej samej linii trasowania.

Ćwiczenie z samouczka: Tworzenie wykresu transportu robót ziemnych

  1. Utwórz listę materiałów.
  2. Kliknij kartę Analizujpanel Objętości i materiały Wykres transportu robót ziemnych Wyszukiwanie .

    Wyświetlony zostaje kreator Utwórz wykres transportu robót ziemnych.

  3. Na karcie Ogólne wykonaj jedną z następujących czynności:
    • Podaj linię trasowania, z której zostanie utworzony wykres transportu robót ziemnych.
    • Podaj grupę linii próbkowania, z której zostanie utworzony wykres transportu robót ziemnych.
    • Podaj styl widoku wykresu transportu robót ziemnych.
    • Aby dokonać edycji stylu widoku wykresu transportu robót ziemnych, kliknij ikonę obok pozycji Styl widoku wykresu transportu robót ziemnych.
  4. Na stronie Opcje wyświetlania wykresu transportu robót ziemnych wykonaj jedną z następujących czynności:
    • Wybierz listę materiałów.
    • Wybierz materiał, aby wyświetlić go jako linia wykresu transportu robót ziemnych (Całkowita objętość, Całkowita objętość wykopu, Całkowita objętość nasypu, Całkowita objętość materiału bezużytecznego oraz dowolny inny materiał powiązany z listą materiałów).
    • Podaj styl linii wykresu transportu robót ziemnych.
    • Aby dokonać edycji stylu linii wykresu transportu robót ziemnych, kliknij ikonę obok pozycji Styl linii wykresu transportu robót ziemnych.
  5. Na stronie Opcje wyrównywania określ odległości przewozu bez dodatkowej opłaty, a także typ, położenie oraz pojemność urobisk i usypisk.
  6. Kliknij opcję Utwórz wykres.
  7. Na rysunku znajdź właściwe położenie dla wykresu transportu robót ziemnych. Aby ułatwić przeglądanie, umieść wykres na zewnątrz obwiedni powierzchni i powyżej lub poniżej dowolnych widoków przekroju lub profilu. Kliknij to położenie, aby ustalić początek linii wyrównania po lewej stronie wykresu transportu robót ziemnych.
