Użyj edytora ciągu poligonowego, aby utworzyć ciągi poligonowe 2D poprzez wprowadzenie danych lub przez wybranie polilinii na rysunku. Po wprowadzeniu danych, dane ciągu poligonowego można przesłać do okna dialogowego dopasowania ciągu poligonowego, aby zastosować daną metodę dopasowania.
Podgląd graficzny i wstawianie obiektu

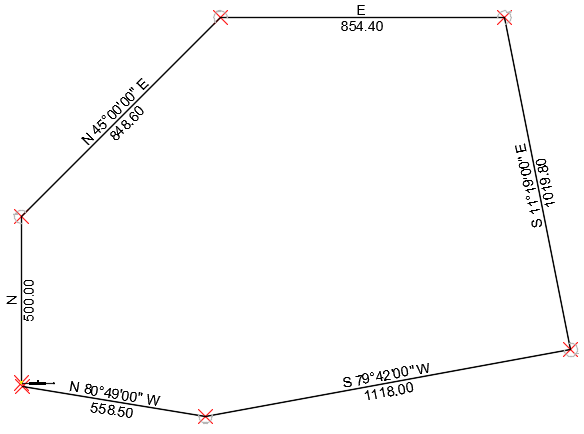

Podczas wprowadzania danych ciągu poligonowego w edytorze ciągu poligonowego na rysunku są wyświetlane znaki graficzne, jak ilustruje poniższy przykład.
Istnieje możliwość określenia, czy chcemy utworzyć punkty, linie lub punkty i linie na rysunku podczas wprowadzania danych. Obiekty te pozostają na rysunku po zamknięciu edytora ciągu poligonowego.
Edytor ciągu poligonowego ma ustawienie powiększenia, które można skonfigurować w celu kontroli widoku grafiki. Jeśli ustawienie powiększenia jest ustawione na powiększenie bieżącego wiersza, poziom powiększenia na rysunku zostanie zgodnie z potrzebami zmieniony po wprowadzeniu danych dla boku ciągu poligonowego, aby wyświetlić grafikę ciągu poligonowego w oknie rysunku. Opcjonalnie istnieje możliwość skonfigurowania systemu tak, aby widok był powiększany do wyświetlenia zakresu ciągu poligonowego lub bez zmiany powiększenia.
Ogólne wskazówki dotyczące wprowadzania danych
Dane do edytora ciągu poligonowego są wczytywane poprzez wybranie istniejącej polilinii na rysunku lub ręczne wprowadzenie znanych danych. Dane ciągu poligonowego można szybko wprowadzać, korzystając z różnych formatów i równań matematycznych.
- Klawisze Tab, Enter i strzałki służą do przechodzenia między komórkami.
- Wartości wprowadzone w edytorze ciągu poligonowego nie zmieniają się po jego dopasowaniu.
- Jeśli nie określono wartości początkowego pomiaru wstecz, zostanie użyta domyślna wartość pomiaru wstecz — Wschód (AutoCAD 0 stopni). Wprowadź N lub S w polu Kąt pierwszego wiersza, jeśli chcesz zacząć obracanie od azymutu.
- Aby użyć jednostki miary innej niż bieżące jednostki rysunku, można wprowadzić przyrostek po wartości. Obsługiwane są następujące jednostki:
- Stopy:'
- Metr: m
- Łańcuch: c
- Pręt: r
- Vara (Texas): v
Uwaga: 1 vara = 33 1/3 cala.
- Łącze: l
Wprowadź przyrostek bezpośrednio po wartości bez wstawiania dodatkowej spacji. Na przykład, wprowadzenie wartości 10 stóp wymaga wpisania 10'.
Uwaga: Przełączanie między stopami i metrami zależy od parametrów określonych na karcie Jednostki i Strefa w oknie dialogowym Ustawienia rysunku:Jeśli jednostki rysunku są ustawione jako: a dla opcji Przekształcenie jednostek calowych na metryczne wybrano ustawienie: a przyrostek to: wówczas przekształcenie odległości to: Stopy jednostki amerykańskiej stopy geodezyjnej m metry na jednostki amerykańskiej stopy geodezyjnej Stopy Stopa międzynarodowa m metry na stopy międzynarodowe Metry Jednostki amerykańskiej stopy geodezyjnej ' jednostki amerykańskiej stopy geodezyjnej na metry Metry Stopa międzynarodowa ' stopa międzynarodowa na metry
Korzystanie z równań matematycznych do obliczania parametrów ciągu poligonowego
Wartości parametrów ciągu poligonowego można obliczyć wprowadzając różne równania matematyczne. Umożliwiają one wprowadzenie znanych danych, np. względnego położenia punktów COGO podczas definiowania ciągu poligonowego.
Można stosować następujące operatory:
- +
- -
- /
- *
