Za pomocą opcji zlokalizowanych w oknie dialogowym Dodaj linie nieciągłości można wyznaczać przebieg linii nieciągłości przez granice różnych obiektów, takich jak ściany oporowe czy krawężniki.
Dodanie linii nieciągłości muru pozwala dokładniej odwzorować układ powierzchni. Na przykład w ścianie oporowej można określić różnicę rzędnych materiału po obu stronach, dzięki czemu rzędna materiału będzie poprawnie odwzorowana.

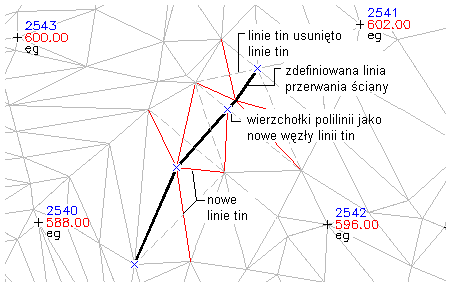

Wyznaczanie linii nieciągłości muru polega na zaznaczeniu istniejącej polilinii lub linii charakterystycznych profilowania . Polilinia zostanie wydłużona przez utworzenie dodatkowych segmentów i wierzchołków biegnących równolegle do pierwotnej polilinii, ale odsunięta o odległość odpowiadającą różnicy rzędnych umieszczenia materiałów po obu stronach muru:
Istnieją dwie metody konstruowania linii nieciągłości muru:
- Definiowanie według wierzchołków obiektu (opcja Indywidualnie). Należy zaznaczyć polilinię lub linię, a następnie wskazać kierunek odsunięcia. Dla każdego wierzchołka polilinii należy określić jego rzędną (wartość domyślna to rzędna istniejącego wierzchołka) wraz z rzędną odpowiadającego mu odsuniętego wierzchołka (wartość domyślna to wierzchołek istniejącej polilinii) lub różnicę między wierzchołkiem bazowym a jego odsuniętym odpowiednikiem. W przypadku zaznaczenia opcji różnicy rzędnych wartość różnicy jest podstawiana domyślnie w każdym kolejnym wierzchołku.
- Definiowanie według obiektu (opcja Wszystko). Należy zaznaczyć obiekt polilinii lub linii, a następnie wskazać kierunek odsunięcia. Następnie należy wprowadzić różnicę rzędnych, jaka ma zostać zastosowana do wszystkich odsuniętych wierzchołków.
