Tworzenie linii nieciągłości muru

  1. W oknie Obszar narzędzi na karcie Nawigator rozwiń odnoszącą się do powierzchni kolekcję Definicja, kliknij prawym przyciskiem myszy obszar Linie nieciągłości i kliknij polecenie Dodaj.
  2. W oknie dialogowym Dodaj linie nieciągłości w polu Opis wprowadź opis linii.
  3. Na liście Rodzaj wybierz opcję Ściana.
  4. Alternatywnie, jeśli polilinia stanowiąca bazę dla linii nieciągłości zawiera łuki, wprowadź wartość w polu Długość strzałki lub kliknij przycisk i określ długość w obszarze rysunku.

    Okno dialogowe Dodaj linie nieciągłości zostanie zamknięte. Zostanie wyświetlony komunikat z prośbą o wybranie polilinii.

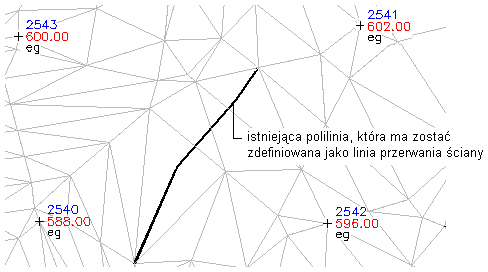

  5. Na rysunku zaznacz obiekt definiujący linie nieciągłości.

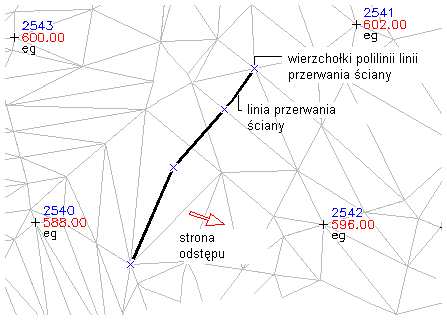

  6. Wskaż stronę odsunięcia linii nieciągłości muru. Jest to strona, po której zostanie dodana nowa linia odsunięcia reprezentująca rzędną umieszczenia materiału ściany po jej obu stronach.

    Pojawi się monit o określenie wysokości ściany przy użyciu jednej wartości dla wszystkich punktów (definiowanie według obiektu) lub osobnych wartości dla każdego punktu (definiowanie według wierzchołka).

  7. Wykonaj jedną z następujących czynności:
    • Aby rzędna linii nieciągłości muru była wyznaczana na podstawie wysokości obiektu, należy wybrać opcję Wszystko i wprowadzić wartość, jaka ma być dodawana do rzędnej każdego punktu.
    • Jeśli rzędna linii nieciągłości muru ma być uzależniona od wysokości wierzchołków obiektu, w monicie należy wybrać opcję Indywidualnie, a następnie wprowadzić wartości rzędnych lub różnicy rzędnych osobno dla każdego wierzchołka.

      Monit umożliwia wybór jednej z dwóch metod ustalenia rzędnej każdego odsuniętego punktu: przez podanie rzędnej (Rzędna) lub różnicy rzędnych (Delta) między punktem kontrolnym a punktem odsunięcia. Różnice mogą mieć wartości dodatnie lub ujemne.

    Linie nieciągłości zostaną utworzone i dodane do odnoszącej się do powierzchni kolekcji Linie nieciągłości w drzewie nawigatora.
