Różnice w wartościach pikiet w etykietach mostów i etykietach widoku profilu
Jeśli w profilu drogi mostu w programie InfraWorks występuje nachylenie, pikiety i rzędne oznaczone na rzutowaniu mostu w programie Civil 3D mogą być inne niż wartości wyświetlane w etykiecie widoku profilu, która jest dodawana do tego samego położenia.

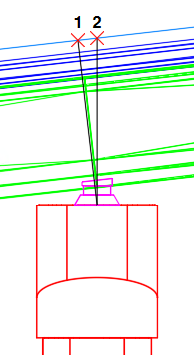

Przykładowo w przypadku filaru mostu pikieta w modelu programu InfraWorks jest określana prostopadle do profilu drogi (położenie 1 na ilustracji poniżej). Wartość w położeniu 1 zostanie użyta w programie Civil 3D jako wartość pikiety dla etykiety mostu.
Jednak w etykietach widoku profilu programu Civil 3D pikieta jest obliczana prosto w górę (położenie 2 na ilustracji powyżej) i może nie być prostopadła do profilu drogi, gdzie w modelu programu InfraWorks występuje nachylenie. Jeśli etykieta widoku profilu zostanie dodana w tym samym położeniu co etykieta filaru, wartość w położeniu 2 będzie używana jako wartość pikiety w etykiecie widoku profilu i może nie być zgodna z pikietą w etykiecie rzutowania mostu.
- Im większe nachylenie, tym większa będzie różnica pomiędzy położeniem 1 i położeniem 2.
- Im dłuższa droga, tym większa będzie różnica pomiędzy położeniem 1 i położeniem 2.
- Wszystkie wartości górnych rzędnych drogi, które są wyświetlane w etykietach mostu dla płyty i filarów, są obliczane przy użyciu pikietażu prostopadłego (położenie 1).
Długość rzutowania płyty mostu
Gdy bazowa linia trasowania korytarza jest zakrzywiona lub składa się ze stycznych, które mają kąty między nimi, rzutowanie płyty mostu może być dłuższe lub krótsze niż rzutowanie dźwigarów płyty. Im większa krzywa lub ostrzejsze kąty, tym większa różnica pomiędzy rzutowaniami płyty i dźwigarów.
Jest to spowodowane tym, że dźwigary mogą składać się z kilku odcinków, a każdy odcinek może być narysowany pod innym kątem, aby ściślej podążać za linią trasowania, natomiast płyta (w zależności od złożoności mostu) może być pojedynczym obiektem bez odcinków, które mogą być rysowane pod różnymi kątami.
Rzutowanie mostu w wielu widokach profilu
W przypadku rzutowania mostu na wiele widoków profilu niektóre komponenty mostu mogą wykraczać poza zakres pikietażu w widoku profilu.
- W przypadku prostego mostu rzutowanie płyty mostu zostanie dodane do widoku profilu, do którego należy punkt środkowy, i nie będzie można go podzielić na wiele widoków profilu. Może to spowodować, że fragmenty płyty będą wystawać poza zakres pikietażu dla widoku profilu, a dźwigary płyty mogą być wyświetlane w innym widoku profilu.
- Płyta bardziej złożonego mostu może być rzutowana na wiele widoków profilu. Jednak gdy taki most jest rzutowany na wiele widoków profilu, część płyty i skojarzone z nią dźwigary mogą wykraczać poza zakres pikietażu dla widoku profilu.
Styl widoku profilu w widokach profilu dzielonego
W widokach profilu dzielonego ustawienia skali w stylu widoku profilu nadrzędnego zostaną zignorowane i będą stosowane ustawienia skali w stylu określonym dla widoku profilu dzielonego.
Można określić, czy widok profilu ma być dzielony, i określić styl dla każdego widoku, na karcie Rzędne w oknie dialogowym Właściwości widoku profilu.
Wybieranie poszczególnych komponentów mostu
Aby wybrać pojedyncze dźwigary w grupie dźwigarów lub obiekty ogólne stanowiące część tuneli, można ustawić zmienną systemową PICKSTYLE na 0. Gdy zmienna systemowa PICKSTYLE ma wartość domyślną 1, wybranie dźwigara spowoduje wybranie całej grupy dźwigarów, a wybranie tunelu spowoduje również wybranie skojarzonych z nim obiektów ogólnych.
