Informacje o pracy z mostami programu InfraWorks w programie Civil 3D

Można użyć procesów projektowych między programami Civil 3D i InfraWorks, aby dodać mosty do projektów korytarzy.

Projektant jezdni może zaprojektować linię trasowania lub korytarz w programie Civil 3D, a następnie projektant mostu może otworzyć linię trasowania lub korytarz w programie InfraWorks i użyć projektowanej geometrii drogi podczas dodawania mostu w programie InfraWorks. Po utworzeniu mostu jego projektant może opublikować most w zestawie danych IMX, który projektant drogi może przenieść do programu Civil 3D.

Procesy projektowania mostów

Procesy projektowania mostów można rozpocząć w programie Civil 3D lub InfraWorks. W poniższej tabeli przedstawiono czynności dotyczące procesów rozpoczynających się w programie Civil 3D od utworzenia linii trasowania lub korytarza. Jest on przenoszony do programu InfraWorks, w programie InfraWorks jest dodawany most, a następnie jest on przenoszony do programu Civil 3D. Można również rozpocząć od utworzenia w programie InfraWorks drogi komponentowej i mostu, które zostaną przeniesione do programu Civil 3D.

Współpracownik Proces projektowy Uwagi

Projektant jezdni korzystający z programu Civil 3D.

Projektant jezdni:
  1. Tworzy linię trasowania lub model korytarza drogi.
  2. Udostępnia projektantowi mostu rysunek lub wyeksportowany zestaw danych IMX.
Utworzenie połączenia z rysunkiem w programie Civil 3D z poziomu programu InfraWorks wymaga zainstalowania programów InfraWorks i Civil 3D na tym samym komputerze.

Projektant mostu korzystający z programu InfraWorks.

Projektant mostu:
  1. Dodaje linię trasowania lub korytarz programu Civil 3D do modelu programu InfraWorks.
    Uwaga: Po przeniesieniu korytarza z programu Civil 3D do programu InfraWorks jako drogi komponentowej korytarza w modelu programu InfraWorks zostanie utworzona geometria dla kształtów i połączeń.
  2. Projektuje most na drodze.
  3. Publikuje most w zestawie danych IMX za pomocą polecenia Publish Civil Structures (Opublikuj struktury programu Civil) Create New (Utwórz nowy).

Most utworzony w programie InfraWorks:

Aby opublikować most do zestawu danych IMX, wybierz most w programie InfraWorks, kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe Publish Civil Structures (Opublikuj struktury programu Civil), a następnie wybierz polecenie Create New (Utwórz nowy).

Projektant jezdni korzystający z programu Civil 3D.

Projektant jezdni:
  1. Otwiera zestaw danych IMX w programie Civil 3D i przenosi most do rysunku.
  2. Rzutuje most na widok profilu.

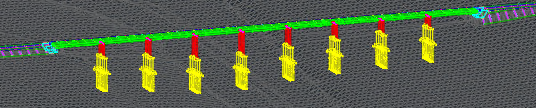

Most utworzony po przeniesieniu mostu i drogi komponentowej z programu InfraWorks do programu Civil 3D:

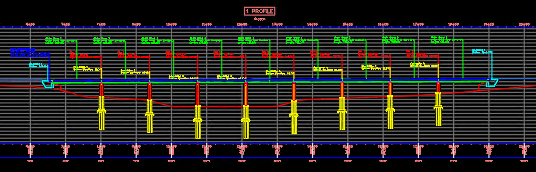

Most rzutowany na widok profilu w programie Civil 3D:

Uwaga: W celu wyświetlenia rzutowanych obiektów na arkuszach utworzonych za pomocą narzędzi Tworzenie dokumentacji most należy rzutować po użyciu polecenia Utwórz arkusze.

Projektant mostu korzystający z programu InfraWorks.

Projektant mostu:
  1. Aktualizuje projekt mostu.
  2. Ponownie publikuje most w zestawie danych IMX za pomocą polecenia Publish Civil Structures (Opublikuj struktury programu Civil) Update Existing (Aktualizuj istniejące).

Aby ponownie opublikować most do zestawu danych IMX, wybierz most w programie InfraWorks, kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe Publish Civil Structures (Opublikuj struktury programu Civil), a następnie wybierz polecenie Update Existing (Aktualizuj istniejące).

Projektant jezdni korzystający z programu Civil 3D.

Projektant jezdni:
  1. Otrzymuje powiadomienie, że zestaw danych został zmieniony.
  2. Ponownie wczytuje zestaw danych IMX do rysunku, aby zaktualizować most w widokach planu i profilu.
Wskazówka: Więcej informacji na temat procesów projektowych dotyczących mostów zawiera Pomoc programu InfraWorks.

Jeśli zestaw danych IMX używany w bieżącym rysunku zostanie ponownie opublikowany w programie InfraWorks za pomocą polecenia Publish Civil Structures (Opublikuj struktury programu Civil) Update Existing (Aktualizuj istniejące), na pasku stanu w programie Civil 3D zostanie wyświetlony następujący komunikat:

Dane, do których istnieją odniesienia, zostały zmienione

Dane programu InfraWorks, do których istnieją odniesienia, zostały zmienione i mogą wymagać ponownego wczytania.
