Położenie punktu można określić za pomocą kąta odchylenia i odległości od linii odniesienia.
Kąt odchylenia jest mierzony od rozszerzenia linii odniesienia poza punkt końcowy, a odległość jest mierzona od punktu końcowego linii.

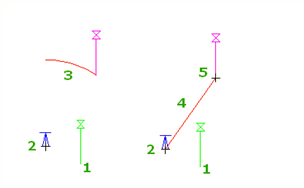

Rozszerzenie ostatnich dwóch wprowadzonych punktów definiuje linię odniesienia, lub konieczne jest zdefiniowanie linii. Od linii odniesienia (1-2) oraz punkt początkowego (2) określ kąt odchylenia (3) oraz odległość (4) w celu określenia punktu (5).
Linia odniesienia jest uaktualniana przy każdym wprowadzaniu punktu.
- Po wyświetleniu zapytania o wprowadzenie w poleceniu punktu, wykonaj jedną z poniższych operacji:
- Kliknij kartę Przezroczyste panel
Plan
Odchylenie i odległość
Wyszukiwanie .
- Kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe Polecenia przezroczyste
Odchylenie i odległość.
- Uaktywnij pasek narzędzi Polecenia przezroczyste i wybierz opcję Odchylenie i odległość
.
- Wprowadź 'dd.
- Kliknij kartę Przezroczyste panel
- Jeśli w głównym poleceniu nie zostały jeszcze wprowadzone żadne punkty, określ tymczasową linię odniesienia, wykonując jedną z poniższych operacji:
- Wybierz linię
- Wprowadź p, a następnie określ punkt początkowy i punkt końcowy linii.
- Jeśli w głównym poleceniu wprowadzono jeden punkt, ten punkt zostanie użyty jako punkt początkowy dla tymczasowej linii odniesienia. Określ punkt końcowy dla tymczasowej linii odniesienia.
- Określ kąt, wykonując jedną z poniższych operacji:
- Kliknij na rysunku
- Wprowadź dodatnią lub ujemną wartość liczbową dla kąta.
- Aby przełączać pomiędzy kątem w kierunku zgodnym z ruchem wskazówek zegara a kątem w kierunku przeciwnym do ruchu wskazówek zegara, wprowadź c, a następnie określ kąt.
- Określ odległość, klikając w rysunku, albo wprowadzając odległość.
- Jeśli zostanie wyświetlony monit, wprowadź rzędną. Więcej informacji zawiera temat Wprowadzanie rzędnej w poleceniu przezroczystym.
Uwaga: Monitowanie o rzędną dla poleceń przezroczystych jest kontrolowane przez Monit ustawień poleceń przezroczystych dla punktów 3D. Zobacz temat Informacje o ustawieniach poleceń przezroczystych.
