Korzystanie w trybie przezroczystym z polecenia Użyj kątów i kierunków w celu określenia położenia punktu

Położenie punktu można określić za pomocą kąta (czwartak, azymut, kąt lub odchylenie) i odległości od punktu referencyjnego.

Stosując polecenie Kąt i kierunek, przed określeniem kąta i odległości, zdefiniuj tymczasową linię odniesienia, przy użyciu której zostaną obliczone wszystkie kolejne punkty.

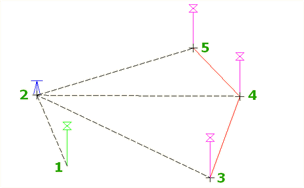

Ostatnie dwa wprowadzone punkty definiują linię odniesienia, która jest używania ponownie w przypadku wykonywania wielu ujęć w poleceniu. Określ kąt i odległość to następnego punktu. Z linii odniesienia (1-2) oraz punkt początkowego (2) określ punkty (3, 4, 5) według kąta i kierunku.

Aby zdefiniować linię, można wybrać linię istniejącą na rysunku lub wprowadzić dwa punkty. Jeśli w poleceniu wprowadzono już jeden punkt, zostanie wyświetlony monit o wprowadzenie drugiego punktu w celu zdefiniowania linii odniesienia.

W tym poleceniu linia odniesienia nie jest uaktualniana; pozostaje taka sama dla wprowadzanych punktów.

  1. Po wyświetleniu zapytania o wprowadzenie w poleceniu punktu, wykonaj jedną z poniższych operacji:
    • Kliknij kartę Przezroczyste panel Plan Kąt i kierunek Wyszukiwanie .
    • Kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe Polecenia przezroczyste Kąt i kierunek.
    • Uaktywnij pasek narzędzi Polecenia przezroczyste i wybierz opcję Kąt i kierunek .
    • Wprowadź 'ss.
  2. Jeśli w głównym poleceniu nie zostały jeszcze wprowadzone żadne punkty, określ tymczasową linię odniesienia, wykonując jedną z poniższych operacji:
    • Wybierz linię
    • Wprowadź p, a następnie określ punkt początkowy i punkt końcowy linii.
  3. Jeśli w głównym poleceniu wprowadzono jeden punkt, ten punkt zostanie użyty jako punkt początkowy dla tymczasowej linii odniesienia. Określ punkt końcowy dla tymczasowej linii odniesienia.
  4. Wprowadź wartość kąta, wykonując jedną z poniższych operacji:
    • Wprowadź wartość kąta w jednostkach kątowych dla rysunku.
    • Wprowadź b, a następnie określ kąt, określając kwadrant i kierunek.
    • Aby określić kąt ugięcia, wprowadź d.
    • Wprowadź z, a następnie określ azymut.
    • Aby przełączać kierunek kąta pomiędzy zgodnym z ruchem wskazówek zegara a przeciwnym do ruchu wskazówek zegara, wprowadź c.
  5. Określ odległość, klikając w rysunku, albo wprowadzając odległość.
  6. Jeśli zostanie wyświetlony monit, wprowadź rzędną. Więcej informacji zawiera temat Wprowadzanie rzędnej w poleceniu przezroczystym.
    Uwaga: Monitowanie o rzędną dla poleceń przezroczystych jest kontrolowane przez Monit ustawień poleceń przezroczystych dla punktów 3D. Aby uzyskać więcej informacji, zobacz temat Informacje o ustawieniach poleceń przezroczystych.
  7. Jeśli jest uruchomione polecenie, wykonaj jedną z poniższych operacji:
    • Aby wprowadzić inny kąt i kierunek przy użyciu tego samego typu kąta, wprowadź kąt i powtórz czynności opisane w punktach 5 i 6.
    • Aby zakończyć polecenie przezroczyste Kąt i kierunek, naciśnij klawisz Esc.

    Dodatkowe położenia kąta i kierunku są obliczane przy użyciu linii odniesienia określonej na początku polecenia przezroczystego.
