Przezroczyste użycie czwartaka i odległości w celu określenia położenia punktu

Położenie punktu można określić za pomocą czwartaka i odległości od punktu referencyjnego.

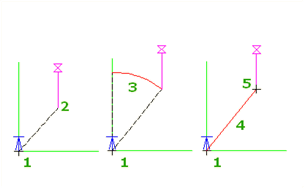

Wykorzystywany jest ostatni wprowadzony punkt, lub konieczne jest określenie obecnego punktu. Od punktu startowego (1) określ kwadrant (2), czwartak (3), oraz odległość (4) w celu określenia punktu (5).

Punkt referencyjny jest aktualizowany przy każdym wprowadzaniu punktu.

  1. Po wyświetleniu zapytania o wprowadzenie w poleceniu punktu, wykonaj jedną z poniższych operacji:
    • Kliknij kartę Przezroczyste panel Plan Czwartak i odległość Wyszukiwanie .
    • Kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe Polecenia przezroczyste Czwartak i odległość.
    • Uaktywnij pasek narzędzi Polecenia przezroczyste i wybierz opcję Czwartak i odległość .
    • Wprowadź 'bd.
  2. Jeśli w głównym poleceniu nie zostały jeszcze wprowadzone żadne punkty, określ tymczasowy punkt, od którego zostanie zmierzona odległość i przyjęty czwartak.
  3. Określ numer kwadrantu, klikając na rysunku albo wprowadzając wartość od 1 do 4.
  4. Określ kierunek w ramach kwadrantu, klikając na rysunek lub wprowadzając kierunek przy użyciu jednostek kątowych rysunku.
  5. Określ odległość, klikając w rysunku, albo wprowadzając odległość.
  6. Jeśli zostanie wyświetlony monit, wprowadź rzędną. Więcej informacji zawiera temat Wprowadzanie rzędnej w poleceniu przezroczystym.
    Uwaga: Monitowanie o rzędną dla poleceń przezroczystych jest kontrolowane przez Monit ustawień poleceń przezroczystych dla punktów 3D. Zobacz temat Informacje o ustawieniach poleceń przezroczystych.
