Informacje o przekrojach korytarza odnowy

Użyj edytora korytarza odnowy, aby wyświetlić i zmodyfikować przekroje korytarza odnowy oraz wizualnie sprawdzić, jak podzespoły odnowy są stosowane w różnych pikietach w regionach korytarza odnowy.

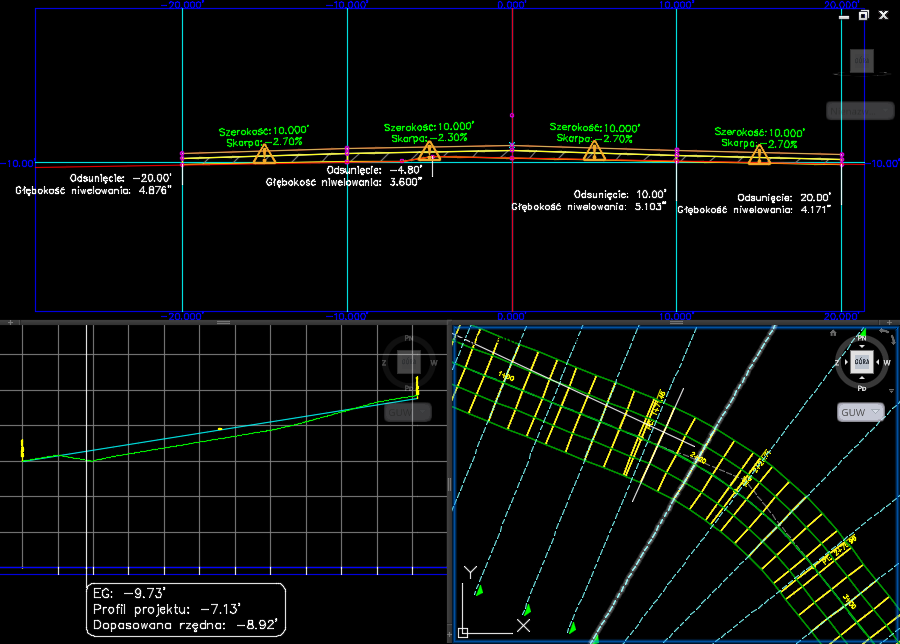

Po wybraniu regionu odnowy w korytarzu odnowy zostaną wyświetlone trzy domyślne rzutnie, dzięki czemu można będzie wyświetlić przekrój poprzeczny korytarza dla pikiety (widok przekroju poprzecznego), pionowy profil dla przekroju (widok profilu) i położenie przekroju poprzecznego korytarza wzdłuż linii trasowania korytarza odnowy (rzut płaski).

Uwaga: Widok przekroju poprzecznego dla pikiety jest wyświetlany na rzutni przekroju poprzecznego. Zidentyfikowane zostaną krytyczne punkty, takie jak szerokość pasa ruchu, zaakceptowane nachylenie poprzeczne, odsunięcie, głębokość frezowania i/lub niwelowania oraz wszelkie skojarzone naruszenia geometrii projektu. W przypadku rzutów płaskich i widoków profilu śledzenie pikiety identyfikuje wybraną pikietę w regionie korytarza odnowy. Wybrana pikieta jest również wyświetlana na karcie wstążki Edytor korytarza odnowy. Przykładowo na ilustracji powyżej we wszystkich trzech rzutniach są wyświetlane widoki dla pikiety 1+80,00'.

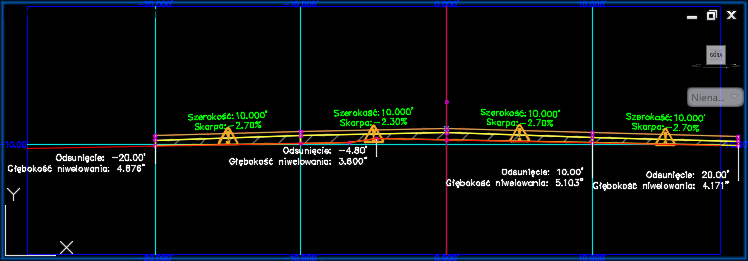

Widok przekroju poprzecznego

Ten przekrój poprzeczny zawiera istotne informacje, takie jak szerokość, nachylenie, odsunięcie, głębokość frezowania i/lub niwelowania oraz potencjalne naruszenia.
Uwaga: Istnieje możliwość użycia stylu zestawu kodów w opcjach widoku/edycji przekroju korytarza, aby dostosować informacje wyświetlane w widoku przekroju poprzecznego.
  • Szerokość: szerokość pasa przy wybranej pikiecie.
  • Nachylenie: zaakceptowane nachylenie poprzeczne (%) dla wybranej pikiety.
  • Odsunięcie: odległość zewnętrznej krawędzi pasa ruchu od osi jezdni.
  • Głębokość frezowania/niwelowania: głębokość warstwy frezowania i/lub niwelowania przy wybranej pikiecie.

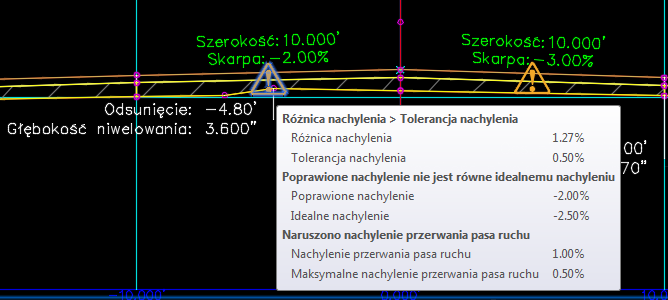

  • Naruszenia: umieść kursor na ikonie, aby wyświetlić naruszenia.
    Uwaga: Istnieją cztery możliwe typy naruszeń:
    • Nachylenie

      Jeśli wartość bezwzględna różnicy nachylenia jest większa niż wartość bezwzględną tolerancji nachylenia, naruszenie jest wyświetlane.

      Jeśli poprawione nachylenie poprzeczne nie jest równe idealnemu nachyleniu poprzecznemu, naruszenie zostanie wyświetlone.

    • Gradient względny

      Jeśli zmiana w poprawionym nachyleniu pomiędzy dwiema pikietami względem odległości między pikietami jest większa niż maksymalny gradient względny, naruszenie zostanie wyświetlone.

    • Przerwanie pasa ruchu

      Jeśli różnica zaakceptowanego nachylenia między dwoma pasami ruchu jest większa niż maksymalne nachylenie przerwania pasa, naruszenie zostanie wyświetlone.

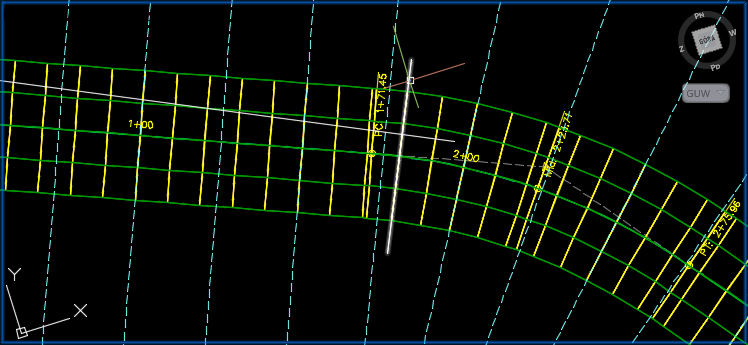

Rzut

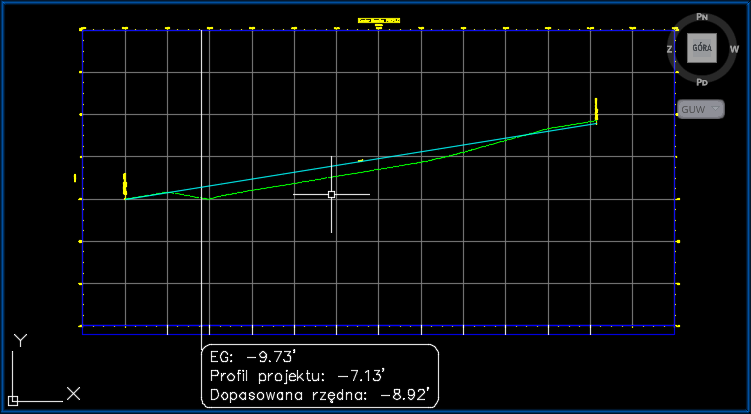

Widok profilu
  • Teren istniejący (EG)

    Rzędna profilu terenu istniejącego dla wybranej pikiety.

  • Profil projektu

    Rzędna profilu projektu dla wybranej pikiety. Rzędna profilu projektu dla regionu korytarza odnowy jest zdefiniowana przez pionową linię bazową, która została przypisana do korytarza odnowy w oknie dialogowym Właściwości korytarza podczas tworzenia korytarza odnowy.

  • Dopasowana rzędna:

    W przypadku niepodzielonego przekroju korytarza odnowy Dopasowana rzędna jest równa rzędnej punktu korony dla wybranej pikiety.

    W przypadku podzielonego przekroju korytarza odnowy Dopasowana rzędna jest równa rzędnej punktu korony najwyższej rzędnej dowolnego innego podzespołu z koroną w zespole. Jeśli w zespole nie ma punktu korony, Dopasowana rzędna jest ustawiana jako równa rzędnej Profilu projektu. Jeśli zespół ma pas rozdzielający na osi jezdni, który oddziela prawy i lewy pas ruchu, dopasowana rzędna jest równa rzędnej profilu projektu. Jeśli nie ma podzespołu dołączonego do linii bazowej, dopasowana rzędna jest równa rzędnej profilu projektu.
