Informacje o wyodrębnianiu linii charakterystycznych korytarza z korytarza

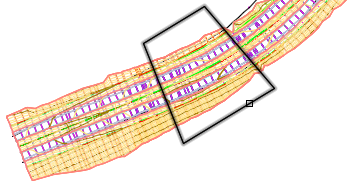

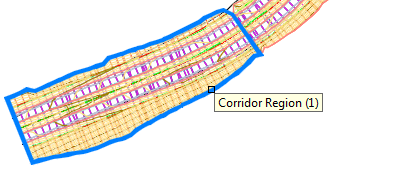

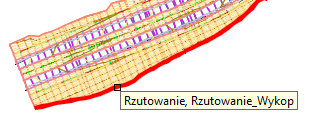

Używając polecenia Linie charakterystyczne na podstawie korytarza, można wyodrębnić wszystkie linie charakterystyczne jednocześnie, wybrać poszczególne linie lub wybrać podzbiór w regionie korytarza lub wieloboku.

Po dokonaniu wyboru linii charakterystycznych można go uściślić w oknie dialogowym Wyodrębnij linie charakterystyczne korytarza.

Opcje łączenia linii charakterystycznych

Zaznaczenie pola wyboru Połącz linie charakterystyczne w sąsiadujących regionach umożliwia połączenie przylegających linii charakterystycznych o tym samym kodzie. To pole wyboru można znaleźć w oknie dialogowym Wyodrębnij linie charakterystyczne korytarza.

Gdy ta opcja jest wybrana, podczas wyodrębniania linii charakterystycznych przylegające linie są łączone (np. jeśli koniec jednego segmentu jest jednocześnie punktem początkowym kolejnego segmentu), a linie, które nie są przylegające, pozostają niepołączone.

Opcje obszaru linii charakterystycznej

Linie charakterystyczne mogą być tworzone wewnątrz obszaru lub poza nim. Linie charakterystyczne utworzone poza obszarem pojawią się w kolekcji Linie charakterystyczne w Nawigatorze. Linie charakterystyczne utworzone wewnątrz obszaru pojawią się w kolekcji Linie charakterystyczne w kolekcji Obszar.

Opcje szablonu nazewnictwa linii charakterystycznej

Poza właściwościami Nazwa stylu i Następny licznik można określić kilka właściwości nazw linii charakterystycznych, które będą pomocne przy identyfikowaniu ich w odniesieniu do macierzystego korytarza, w tym Kod linii charakterystycznej korytarza, Nazwa korytarza, Region korytarza i Bok linii charakterystycznej.

Dostęp do tego okna dialogowego można uzyskać z okna dialogowego Wyodrębnij linie charakterystyczne korytarza.

Zachowanie dynamicznych i statycznych linii charakterystycznych

Wyodrębnione linie charakterystyczne mogą być dynamicznie połączone z korytarzem macierzystym. To zachowanie można określić w oknie dialogowym Ustawienia wyodrębniania linii charakterystycznych korytarza.

Gdy linia charakterystyczna jest połączona z korytarzem macierzystym, w kolumnie Typ połączenia widoku pozycji Linie charakterystyczne w Nawigatorze wyświetla się opcja Korytarz. Jeśli linia charakterystyczna nie jest połączona, kolumna Typ połączenia jest pusta. Poszczególne linie charakterystyczne są oznaczane różnymi ikonami.

Jeśli jednak linia charakterystyczna nie jest połączona z korytarzem, można ją edytować za pomocą dowolnego polecenia edycji linii charakterystycznej.

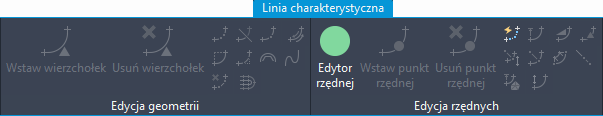

Gdy linia charakterystyczna jest dynamicznie połączona z korytarzem, większość poleceń edycji linii charakterystycznej nie jest dostępnych na wstążce. Poniższa ilustracja przedstawia panele edytowania na wstążce kontekstowej Linia charakterystyczna, gdy wybrana jest linia charakterystyczna. Za pomocą poleceń Edytor rzędnej i Szybka edycja rzędnej można wyświetlić dane, lecz nie można ich edytować.

Wygładzanie linii charakterystycznej

Segmenty linii charakterystycznych reprezentujące krzywe mogą być wygładzane podczas wyodrębniania. To zachowanie można określić w oknie dialogowym Ustawienia wyodrębniania linii charakterystycznych korytarza.

Pikietaż linii charakterystycznej

Linie charakterystyczne wyodrębnione z korytarza są umieszczane poczynając od pikiety 0+00, niezależnie od pikiety początkowej regionu korytarza.

W poniższym przykładzie pikietaż linii charakterystycznej, tak jak pokazano w oknie dialogowym Wyodrębnij linie charakterystyczne korytarza, rozpoczyna się przy pikiecie 8+50. Pikietaż ten jest mierzony wzdłuż linii bazowej regionu korytarza.

Gdy ta linia charakterystyczna jest wyodrębniana z korytarza, pikietaż rozpoczyna się w punkcie 0+00 i jest mierzony wzdłuż samej linii charakterystycznej, a nie wzdłuż linii bazowej regionu korytarza.

Style linii charakterystycznych i Pozycje kosztorysowe

Do wyodrębnionych linii charakterystycznych przypisywane są domyślne style i pozycje kosztorysowe według stylu zestawu kodów określonego w oknie dialogowym Ustawienia wyodrębniania linii charakterystycznych korytarza.

Ustawienia poleceń

Ustawienia, które mają być używane w przypadku polecenia Linie charakterystyczne na podstawie korytarza, można określić poprzez edycję ustawień polecenia ExtractFLsFromCorridor dostępnych w kolekcji Korytarz Polecenia na karcie Ustawienia obszaru narzędzi.
