Użycie wielu dynamicznych linii bazowych w korytarzu zamiast pojedynczej linii bazowej osi zapewnia niezależną kontrolę nad poszczególnymi komponentami korytarza, jak również ogólną kontrolę ze względu na dynamiczną zależność między komponentami korytarza.
Poniżej przedstawione niektóre korzyści wynikające z używania wielu dynamicznych linii bazowych podczas tworzenia korytarzy:
- Niezależna kontrola nad poszczególnymi liniami bazowymi.
- Każda linia bazowa może mieć własny zespół, który odnosi się tylko do tej linii bazowej. Na przykład zamiast projektować złożony zespół, który zostanie zastosowany do osi w celu utworzenia całego korytarza, co może wymagać pasów ruchu, krawężników i ścieków, chodników, rzutowania i innych warunków, można zaprojektować prostszy zespół dla każdej linii bazowej. Przykładowo, można zastosować zespół zawierający tylko krawężnik i ściek wzdłuż linii bazowej odsunięcia lub zastosować zespół rzutowania do linii bazowej chodnika.
- Istnieje możliwość określenia różnych częstotliwości zespołów dla każdej linii bazowej.
- Przekroje pozostają promieniowe względem geometrii, która jest używana jako linia bazowa. Jeśli więc geometria pozioma linii bazowej różni się od osi, przekroje zostaną utworzone w odniesieniu do geometrii linii bazowej.
- Ogólna kontrola wynikająca z możliwości używania komponentów dynamicznej linii bazowej.
- W przypadku wprowadzenia zmian do linii trasowania osi lub profilu zostaną zaktualizowane komponenty korytarza, które są powiązane z tą geometrią poziomą i pionową.
- Geometria wyodrębnionych dynamicznych linii charakterystycznych pozostanie względna do innych części korytarza, takich jak linie trasowania i profile komponentów.
Przykłady dynamicznych linii bazowych
Poniżej przedstawiono przykłady dynamicznych linii bazowych, których można używać w korytarzach:
- Linie trasowania i profile odsunięcia: linie trasowania odsunięcia dynamicznego i skojarzone profile można tworzyć za pomocą polecenia Utwórz linię trasowania odsunięcia.
W przypadku użycia tych odsunięć jako dodatkowych linii bazowych korytarza, odsunięcia pozostają względne w przypadku aktualizacji linii trasowania osi lub profilu. Następnie można przypisać zespół krawężnika i ścieku do linii trasowania odsunięcia. Dzięki użyciu linii bazowych linii trasowania odsunięcia dynamicznego geometria odsunięć i ich wygenerowane komponenty korytarza pozostają względne do geometrii poziomej i pionowej osi.
- Połączone linie trasowania i profile: dynamiczne połączone linie trasowania i profile można tworzyć za pomocą polecenia Utwórz połączone linie trasowania.
Połączonych linii trasowania i profili można użyć w miejscu, w którym przecinają się drogi.
- Wyodrębnione linie charakterystyczne: można wyodrębnić dynamiczne linie charakterystyczne z korytarza i użyć ich jako linii bazowej w tym samym korytarzu. Podczas pracy z dynamicznymi wyodrębnionymi liniami charakterystycznymi geometria pozostaje względna do korytarza jako całości. Aby uzyskać więcej informacji, zobacz tematy Informacje o wyodrębnianiu linii charakterystycznych korytarza z korytarza i Dodawanie linii bazowych korytarza.
Uwaga:
Aby zapobiec wystąpieniu zależności kołowej, dynamicznych wyodrębnionych linii charakterystycznych nie można użyć do zastąpienia linii bazowej linii macierzystych w tym samym korytarzu. Jeśli na przykład wyodrębnisz dynamiczną linię charakterystyczną reprezentującą chodnik, a następnie użyjesz tej linii jako linii bazowej korytarza i przyłączysz zespół rzutowania, który tworzy linię rzutowania, nie będzie można użyć dynamicznej linii charakterystycznej, która zostanie następnie wyodrębniona z linii rzutowania, do zastąpienia linii bazowej chodnika lub macierzystej linii tego chodnika. W takiej sytuacji próba wybrania dynamicznej wyodrębnionej linii charakterystycznej podczas edytowania linii bazowych na karcie Parametry w oknie dialogowym Właściwości korytarza spowoduje wyświetlenie komunikatu.

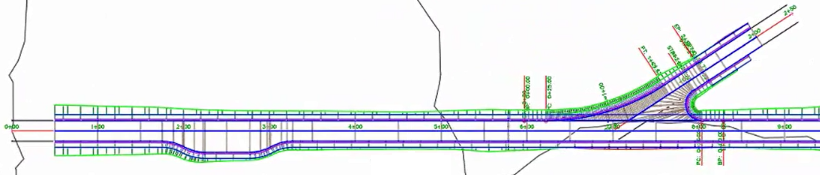

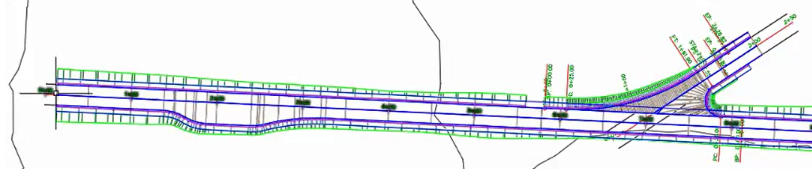

Poniższy korytarz został utworzony przy użyciu kombinacji linii bazowych odsunięcia dynamicznego, dynamicznych połączonych linii trasowania i wyodrębnionych linii charakterystycznych.

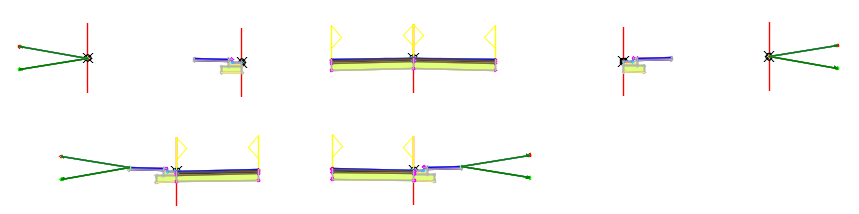

Ten korytarz został utworzony przez zastosowanie poniższych zespołów do linii bazowych.

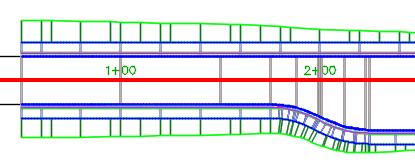

- Zespół pasów ruchu został dołączony do linii bazowej osi, aby utworzyć obszar nawierzchni.

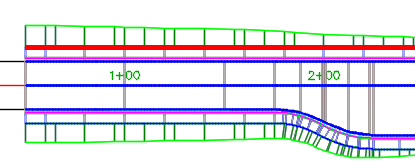

- Odsunięcia lewej i prawej osi zostały dodane jako linie bazowe, do którego przyłączono zespoły krawężnika, ścieku i chodnika.

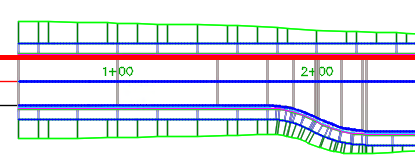

- Chodniki lewy i prawy zostały wyodrębnione jako dynamiczne linie charakterystyczne i dodane jako linie bazowe, do których przyłączono zespoły rzutowania.
- W miejscu przecięcia dróg obszary linii bazowych, które kontrolują lewy krawężnik, ściek i chodnik oraz rzutowanie, zostały podzielone, aby utworzyć przerwy, w których te komponenty nie są tworzone.

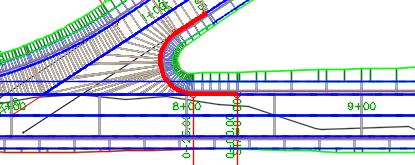

- Połączone linie trasowania i profile zostały utworzone w miejscu przecięcia dróg i dodane jako linie bazowe, do których przyłączono zespoły wyłukowania krawędzi.

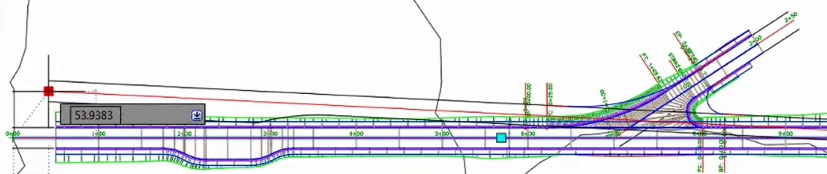

Przesunięcie osi spowoduje zaktualizowanie odsunięć, połączonych linii trasowania i innych powiązanych komponentów korytarza.
Uwaga: W tym przykładzie odstęp jest tworzony w rzutowaniu, gdy połączona linia trasowania będzie krótsza po przeniesieniu osi. Odstęp można zamknąć, rozszerzając obszar rzutowania do początku połączonej linii rzutowania.
