W tym oknie dialogowym można określić ustawienia linii charakterystycznych podczas tworzenia takich linii z korytarza.
-
Dynamiczne łącze do korytarza
-
Tworzy łącze dynamiczne do korytarza. W ten sposób linia charakterystyczna jest dynamicznie aktualizowana zgodnie ze zmianami wprowadzanymi do korytarza.
- Linie charakterystyczne ustawione jako dynamiczne są aktualizowane po wprowadzeniu zmian do korytarza. Ponieważ są połączone z korytarzem, nie można ich edytować za pomocą poleceń edycji linii charakterystycznych, lecz można wyświetlać informacje o nich za pomocą poleceń Edytor rzędnej i Szybka edycja rzędnej.
- Linie charakterystyczne ustawione jako statyczne nie są aktualizowane po wprowadzeniu zmian do korytarza. Można je jednak dowolnie edytować za pomocą dowolnych poleceń edycji linii charakterystycznych.
-
Zarówno dynamiczne, jak i statyczne linie charakterystyczne mogą być używane jako linie bazowe w tym samym korytarzu, z którego zostały wyodrębnione. Aby uzyskać więcej informacji, zobacz temat Informacje o używaniu wielu dynamicznych linii bazowych w korytarzu.
Uwaga: Jeśli linia charakterystyczna została utworzona z użyciem łącza dynamicznego, łącze to można wyłączyć za pomocą polecenia Usuń łącza dynamiczne. Po wyłączeniu połączenia dynamicznego nie można go już przywrócić.
- Wygładzanie
- Stosuje wygładzanie do wyodrębnionych linii charakterystycznych w segmentach wzdłuż łuków. Jeśli to pole wyboru zostanie wyczyszczone, linie charakterystyczne będą wyodrębniane tak, jak zostały wymodelowane, a segmenty linii charakterystycznych wzdłuż łuków będą poddawane mozaikowaniu, a nie wygładzaniu.
-
Nazwa
-

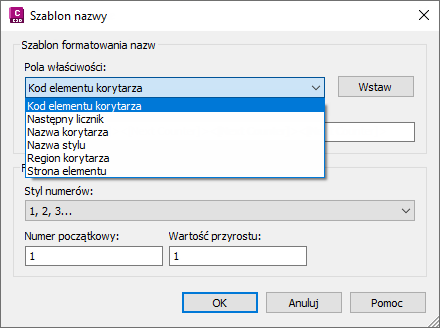

Określa nazwę linii charakterystycznej. Zaznacz pole wyboru i kliknij przycisk
, aby otworzyć okno dialogowe Szablon nazw.
Poza właściwościami Nazwa stylu i Następny licznik można określić kilka właściwości nazw linii charakterystycznych, które będą pomocne przy identyfikowaniu ich w odniesieniu do macierzystego korytarza, w tym Kod linii charakterystycznej korytarza, Nazwa korytarza, Region korytarza i Bok linii charakterystycznej.
- Styl zestawu kodów
- Określa styl zestawu kodów stosowany do wyodrębnionych linii charakterystycznych. Do wyodrębnionych linii charakterystycznych będą stosowane ustawienia stylu linii charakterystycznych i pozycji kosztorysowych z tego stylu zestawu kodów.
Wskazówka: Przypisując inny styl zestawu kodów do wyodrębnionych linii charakterystycznych niż przypisany do linii charakterystycznych w ramach korytarza, można przypisać inny wygląd do wyodrębnionych linii charakterystycznych. Na przykład można wyłączyć widoczność linii charakterystycznej w stylu przypisanym do linii charakterystycznych korytarza i wyświetlić tylko linie charakterystyczne, które zostały wyodrębnione.
