Przycinanie obiektów szkicu do krawędzi

Wskazówka: W razie potrzeby przycięcia szkicu do krawędzi segmentu łukowego obiektu, należy użyć opcji Przytnij (zobacz temat Przycinanie obiektów szkicu) lub Odejmij (patrz Odejmowanie od szkiców i obiektów opartych na profilach). Opcja Przytnij usuwa szkic na zewnątrz podanej granicy łuku, zaś opcja Odejmij usuwa szkic wewnątrz granicy.

1. Wybierz szkic, który ma zostać skrócony.
2. Kliknij prawym przyciskiem myszy i wybierz polecenie Narzędzia zmian AECUtnij.
3. Naciśnij klawisz Enter.
4. Przesuń kursor nad krawędź lub linię, do której wybrany szkic lub obiekt ma zostać skrócony.
5. Kliknij, gdy linia cięcia zostanie wyświetlona.
6. Kliknij z boku linii cięcia, którą chcesz skrócić.

   Cały wybrany szkic jest skracany do wybranej krawędzi.

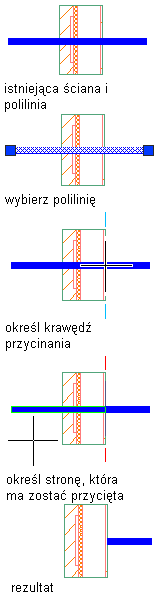

Skracanie szkicu do krawędzi ściany
