Oznaczanie etykietami segmentów linii trasowania

Aby umieścić etykietę, wybierz na rysunku linię trasowania i komponent, taki jak segment linii, łuku lub krzywej przejściowej. Wybierz pojedynczy segment lub punkt przecięcia, albo przypisz etykietę całej linii trasowania, używając wielu opcji.

Uwaga: Linie trasowania torów mogą być mierzone przy użyciu rzeczywistej geometrii łuku lub długości cięciwy. Jeśli używasz ogólnej długości na etykiecie łuku, wartość na etykiecie zawsze przedstawia rzeczywistą długość geometrii łuku, a nie długość cięciwy. Aby dodać etykietę do długości cięciwy łuku, należy użyć wyrażenia w celu określenia długości cięciwy.

Ćwiczenie: Ręczne etykietowanie obiektu

Aby oznaczyć etykietami wiele segmentów linii trasowania

Istnieje możliwość automatycznego oznaczania etykietami wszystkich linii, łuków i krzywych przejściowych z przypisanymi stylami Linia, Łuk lub Krzywa przejściowa.

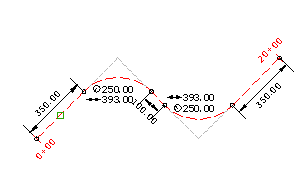

W wybranej linii trasowania etykiety są umieszczane na każdym elemencie linii, łuku i krzywej przejściowej.

  1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietyLinia trasowaniaDodaj etykiety linii trasowania.
  2. W oknie dialogowym Dodaj etykiety upewnij się, że na liście Element jest wyświetlana pozycja Linie trasowania.
  3. Z listy Rodzaj etykiety wybierz Wiele segmentów.
  4. Określ style etykiet dla Linii, Łuku i Krzywej przejściowej.
  5. Kliknij przycisk Dodaj. Wybierz linię trasowania na rysunku.

    Etykiety są wyświetlane dla wszystkich linii, łuków i krzywych przejściowych w linii trasowania.

Aby oznaczyć etykietami segmenty linii trasowania

Style Linia, Łuk i Krzywa przejściowa umożliwiają dodanie do linii etykiet pojedynczych segmentów.

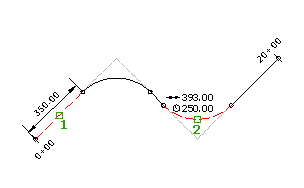

Etykiety są umieszczane na każdym wybranym elemencie linii (1), łuku (2) lub krzywej przejściowej.

  1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietyLinia trasowaniaPojedynczy segment.
  2. Wybierz położenie etykiety na linii trasowania lub segmencie.
  3. Z listy Rodzaj znacznika wybierz pozycję Pojedynczy segment.
  4. Określ style etykiet dla Linii, Łuku i Krzywej przejściowej.
  5. Kliknij przycisk Dodaj. Wybierz linię trasowania na rysunku.
  6. Na rysunku wybierz segmenty, którym chcesz nadać etykiety.
