Korzystanie z wyrównania etykiet punktu przecięcia

Można przypisać etykiety pojedynczym punktom przecięcia lub użyć polecenia Wiele punktów przecięcia, aby oznaczyć etykietami wszystkie punkty. Polecenie Wiele punktów przecięcia oznacza etykietami punkty przecięcia (PP) wszystkich przecinających się stycznych oraz punkty przecięcia dla wszystkich łuków lub grup krzywa przejściowa-łuk-krzywa przejściowa.

Etykiety punktu przecięcia można dodawać do oznaczonych punktów przecięcia tylko wtedy, gdy oznaczone punkty przecięcia są widoczne.

Ten typ etykiety jest zależny od właściwości wyrównania punktu przecięcia. Liczba etykiet punktu przecięcia, które są dostępne będą się różnić w zależności od określonych opcji.

Uwaga: Za pomocą polecenia Etykieta wielu punktów przecięcia nie można etykietować krzywych ustalonych.

Aby dodać wiele etykiet punktu przecięcia

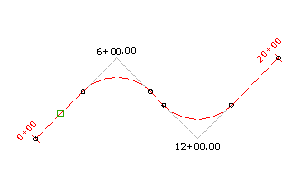

Umożliwia dodanie etykiet przecięcia wielu stycznych w każdym punkcie przecięcia (PP) na linii trasowania, zarówno rzeczywistym punkcie przecięcia dwóch stycznych, jak i wirtualnych położeniach PP dla łuków i grup krzywa przejściowa-łuk-krzywa przejściowa.

Etykiety są umieszczane we wszystkich punktach przecięcia na wybranej linii trasowania.

  1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietyLinia trasowaniaWiele punktów przecięcia.
  2. Wybierz linię trasowania do opisania etykietami.

Aby dodać etykiety punktu przecięcia

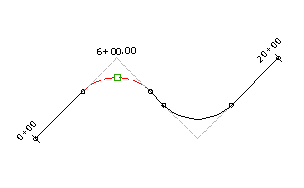

Dodaj etykiety punktów przecięcia do wybranych punktów przecięcia na linii trasowania.

Można przypisać etykietę do punktu przecięcia lub do właściwości krzywych, spirali lub grupy krzywych w punkcie przecięcia.

  1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietyLinia trasowaniaPunkt przecięcia.
  2. Wybierz punkt przecięcia, do którego chcesz dodać etykietę.
