Zestaw standardowych kodów definiuje sposób wyświetlania i zachowanie komponentów kształtów używanych w podzespołach modelowania korytarzy w produkcie Autodesk Civil 3D.

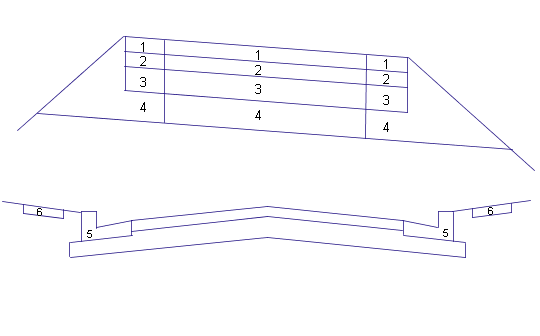

Na poniższym rysunku pokazano położenie niektórych standardowych kodów kształtów w podzespołach definiujących niepodzieloną drogę z krawężnikiem i ściekiem:
Niepodzielona droga z krawężnikiem i ściekiem
W tabeli poniżej przedstawiono nazwy i opisy standardowych kodów kształtów użytych w przykładowym rysunku zespołu.
|
Nr |
Kod |
Opis |
|---|---|---|
|
1 |
Naw1 |
Zamknięty kształt między nachyleniem końcowym a powierzchnią pierwszej nawierzchni na odcinkach utwardzonych. |
|
2 |
Naw2 |
Zamknięty kształt między pierwszą a drugą powierzchnią nawierzchni na odcinkach utwardzonych. |
|
3 |
Warstwa podstawowa |
Zamknięty kształt między drugą powierzchnią nawierzchni drogi a powierzchnią bazową na odcinkach utwardzonych. |
|
4 |
Dolna warstwa nośna |
Zamknięty kształt między warstwą podstawową a powierzchnią dolnej warstwy nośnej na odcinkach utwardzonych. |
|
5 |
Krawężnik |
Zamknięty obszar wewnątrz betonowego krawężnika lub krawężnika i ścieku. |
|
6 |
Chodnik |
Zamknięty obszar wewnątrz betonowego chodnika. |
Aby wyświetlić wszystkie rzeczywiste numery kodów, ich nazwy i krótkie opisy, w Notatniku otwórz plik C:\ProgramData\Autodesk\C3D <wersja>\plk\C3DStockSubassemblyScripts.codes.
