Informacje o standardowych kodach punktów dla podzespołów

Zestaw standardowych kodów definiuje sposób wyświetlania i zachowanie komponentów punktów używanych w podzespołach modelowania korytarzy w produkcie Autodesk Civil 3D.

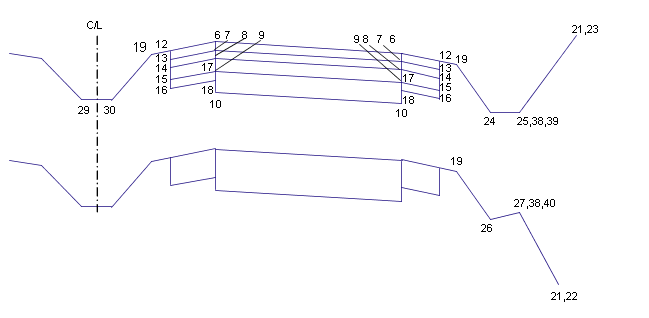

Na poniższym rysunku pokazano położenie standardowych kodów punktów w podzespołach definiujących podzieloną drogę z obniżonym pasem rozdzielającym i obciętymi poboczami.

Podzielona droga z obniżonym pasem rozdzielającym; obcięte pobocza

W tabeli znajdującej się za rysunkami zawarto opisy kodów punktów użytych w przedstawionych zespołach.

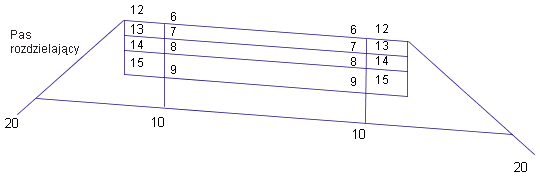

Poniższa ilustracja przedstawia położenie kodów punktów standardowych w podzespołach definiujących podzieloną drogę z obniżonym pasem rozdzielającym i rozszerzonymi poboczami:

Podzielona droga z obniżonym pasem rozdzielającym; rozszerzone pobocza

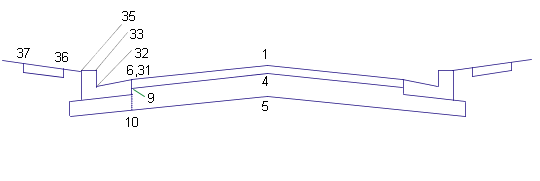

Poniższa ilustracja przedstawia położenie kodów punktów standardowych na podzespołach definiujących niepodzieloną drogę z krawężnikiem i ściekiem. Nie wszystkie warstwy są wyświetlane.

Niepodzielona droga z krawężnikiem i ściekiem; Nie wszystkie warstwy są wyświetlane

W tabeli poniżej przedstawiono nazwy i opisy standardowych kodów punktów użytych w przykładowych rysunkach zespołu.

Kody punktu

Nr

Kod

Opis

1

Korona

Punkt korony drogi między pasami ruchu na nachyleniu końcowym.

4

Korona_Baza

Punkt korony drogi między pasami ruchu na warstwie bazowej.

5

Korona_Noś

Punkt korony pomiędzy pasami ruchu na dolnej warstwie nośnej.

6

KJ

Krawędź jezdni; zewnętrzne lub wewnętrzne krawędzie pasów ruchu na nachyleniu końcowym.

7

KJ_Naw1

Krawędź jezdni na warstwie Naw1.

8

KJ_Naw2

Krawędź jezdni na warstwie Naw2.

9

KJ_Baza

Krawędź jezdni na warstwie bazowej.

10

KJ_Noś

Krawędź jezdni na dolnej warstwie nośnej.

12 Pas_Naw1

Punkt przerwania pasa ruchu na nawierzchni Naw1.

13 Pas_Naw2

Punkt przerwania pasa ruchu na nawierzchni Naw2.

14 Pas_Baza

Punkt przerwania pasa ruchu na bazie.

15 Pas_Noś

Punkt przerwania pasa ruchu na dolnej warstwie nośnej.

16

KPU

Krawędź pobocza utwardzonego; zewnętrzna krawędź utwardzonej części pobocza na nachyleniu końcowym.

17

KPU_Naw1

Krawędź pobocza utwardzonego na warstwie Naw1.

18

KPU_Naw2

Krawędź pobocza utwardzonego na warstwie Naw2.

19

KPU_Baza

Krawędź pobocza utwardzonego na warstwie bazowej.

20

KPU_Noś

Krawędź pobocza utwardzonego; zewnętrzna krawędź utwardzonej części pobocza na dolnej warstwie nośnej.

21

KPU_Baza_W

Wewnętrzna krawędź pobocza utwardzonego na warstwie bazowej.

22

KPU_Noś_W

Wewnętrzna krawędź pobocza utwardzonego na dolnej warstwie nośnej.

23

PZ_Nieut

Krawędź pobocza żwirowego; zewnętrzna krawędź nieutwardzonych odcinków pobocza na nachyleniu końcowym.

24

Rzutowanie_Pod

Punkt przecięcia podłoża - punkt, w którym powierzchnia dolnej warstwy nośnej rozciąga się i przecina nachylenie końcowe.

25

Rzutowanie

Punkt rzutowania dla nachylenia nasypu lub wykopu.

26

Rzutowanie_Nasyp

Punkt rzutowania dla nachylenia nasypu.

27

Rzutowanie_Wykop

Punkt rzutowania dla nachylenia wykopu.

29

Rów_Ze

Zewnętrzna krawędź rowu.

30

Taras_We

Wewnętrzna krawędź tarasu.

31

Taras_Ze

Zewnętrzna krawędź tarasu.

32

LiniaPł_Rów

Linia przepływu rowu w kształcie litery V.

33

LRowRozdz

Lewa krawędź rowu pasa rozdzielającego.

38

Sp_Kraw

Spód krawężnika dla krawężnika bez ścieku.

39

Tył_Kraw

Tylna strona krawężnika.

40

Chodnik_Wewn

Wewnętrzna krawędź chodnika.

Aby wyświetlić wszystkie rzeczywiste numery kodów, ich nazwy i krótkie opisy, w Notatniku otwórz plik C:\ProgramData\Autodesk\C3D <wersja>\plk\C3DStockSubassemblyScripts.codes.
