Przekształcanie linii lub łuku programu AutoCAD w podelement linii trasowania
Utwórz ustaloną dwupunktową linię lub trzypunktowy element linii trasowania z linii lub łuku programu AutoCAD.
Nowy podelement staje się częścią rozwiązanej geometrii linii trasowania, jeśli spełniony jest jeden z następujących dwóch warunków:
Przed konwersją trzeba dołączyć do niedołączonego punktu końcowego innego rozwiązanego elementu na linii trasowania.
Po konwersji można połączyć z rozwiązaną geometrią linii trasowania za pomocą narzędzi układu linii trasowania.
To polecenie jest użyteczne w przypadku konieczności dodania linii lub łuku programu AutoCAD do istniejącej linii trasowania.
Utwórz linię trasowania lub wyszukaj istniejącą.
Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometriiWyszukiwanie .
Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Przekształć linię i łuk AutoCAD.

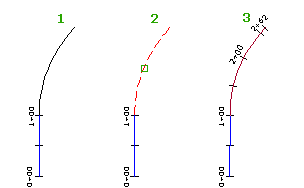

Wybierz element AutoCAD.
W razie potrzeby odwróć kierunek podelementu linii trasowania.
Uwaga: Jeśli przekształcony podelement jest ukryty za źródłowym elementem AutoCAD, wybierz go, naciskając kombinację klawiszy Shift+spacja. Ustaw kursor na białym elemencie AutoCAD. Naciśnij i przytrzymaj klawisz Shift, a następnie naciśnij klawisz spacji, aby podświetlić podelement linii trasowania. Kliknij podelement linii trasowania, aby go wybrać, a następnie zwolnij klawisz Shift. Ponownie kliknij podelement linii trasowania, aby go wybrać, i kontynuuj wykonywanie polecenia.
