Można stylizować chmurę punktów na podstawie kolorów skanowania, kolorów obiektu, normalnych klasyfikacji, poziomu i intensywności.
Wybór stylizacji koloru
- W oknie Menedżer wyświetlaniakliknij prawym przyciskiem myszy warstwę chmury punktów, której należy przypisać styl, a następnie wybierz jedną z następujących opcji stylizacji:
- Skan kolorów ta opcja wyświetla punkty o rzeczywistych kolorach pierwotnie przechwyconych podczas skanowania przez kamerę wbudowaną w skaner.
- Kolor obiektu ta opcja przypisuje właściwość koloru obiektu chmury punktów do wszystkich punktów w tej chmurze.
- Normalny przypisuje kolory do punktów na podstawie kierunku normalnych punktów.
- Poziom przypisuje kolory do punktów na podstawie ich wartości Z.
- Intensywność przypisuje kolory do punktów na podstawie wartości natężenia impulsu powrotnego lasera.
- Klasyfikacja przypisuje kolory punktów na podstawie ich klasyfikacji.
Uwaga: Dla natężenia, poziomu i klasyfikacji stylizacja jest oparta na schematach kolorów przypisanych w oknie dialogowym Odwzorowanie kolorów. Jeśli wymagane dane nie istnieją w chmurze punktów, opcja jest wyszarzona w rozwijanym menu stylizacji.
Przypisanie schematu kolorów
Koloryzacja dla stylizacji natężenia, poziomu i klasyfikacji oparta jest na przypisywanym schemacie kolorów. Do każdej stylizacji można przypisać inny schemat kolorów.
- W oknie Menedżer wyświetlania kliknij prawym przyciskiem myszy warstwę chmury punktów, której styl chcesz określić, a następnie wybierz opcję Ustaw styl. W oknie dialogowym Odwzorowanie natężenia chmury punktów za pomocą kolorów, przejdź do karty natężenie, poziom lub klasyfikacja, wybierz schemat kolorów z listy rozwijanej.
Dostosowywanie schematu kolorów
W przypadku stylizacji natężenia i poziomu, można edytować pasmo koloru lub funkcję gradientu dla schematu kolorów oraz zmieniać minimalny/maksymalny zakres wartości, do których stosowany jest gradient kolorów. W przypadku stylizacji klasyfikacja można przypisać kolor, który będzie wyświetlany dla każdej kategorii klasyfikacji.

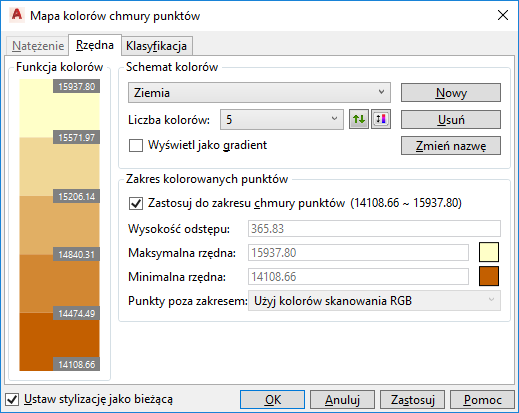

Dostosowywanie schematu kolorów dla stylizacji natężenia i poziomu
- W oknie dialogowym Menedżer wyświetlania kliknij prawym przyciskiem myszy warstwę chmury punktów, której należy przypisać styl, a następnie wybierz opcję Wybierz styl.
- W oknie dialogowym Odwzorowanie natężenia chmury punktów za pomocą kolorów, kliknij kartę Intensywność lub Poziom.

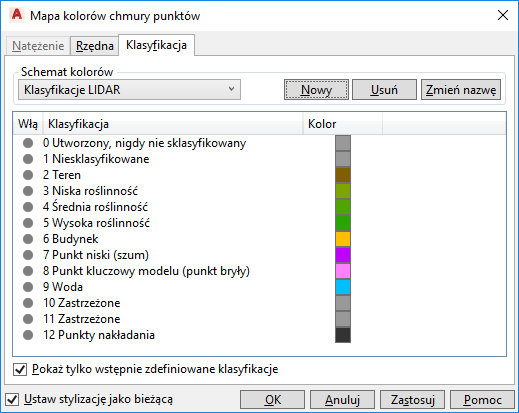

Aby dostosować schemat kolorów dla stylizacji klasyfikacja
- W oknie dialogowym Menedżer wyświetlania kliknij prawym przyciskiem myszy warstwę chmury punktów, której należy przypisać styl, a następnie wybierz opcję Wybierz styl.
- W oknie dialogowym Odwzorowanie natężenia chmury punktów za pomocą kolorów, kliknij kartę Klasyfikacja.
- Aby sterować wyświetlaniem punktów chmury punktów odpowiadającym każdej klasyfikacji, kliknij ikonę włączania/wyłączania, aby włączyć lub wyłączyć wyświetlanie.
- Aby zmienić kolor przypisany do klasyfikacji, kliknij odpowiedni kwadrat koloru i wybierz nowy kolor.
